虚幻物理资产导出XML

导出虚幻引擎的角色PhysicsAsset 资产为xml格式 , 方便在其他引擎或者软件中创建 角色布娃娃系统的PhysicsAsset 资产参数，导出的参数如下。

• 胶囊体参数，类型，如球体，胶囊体，BOX，骨骼信息 .
• 关节约束信息。

1. 安装 UE-TAPython

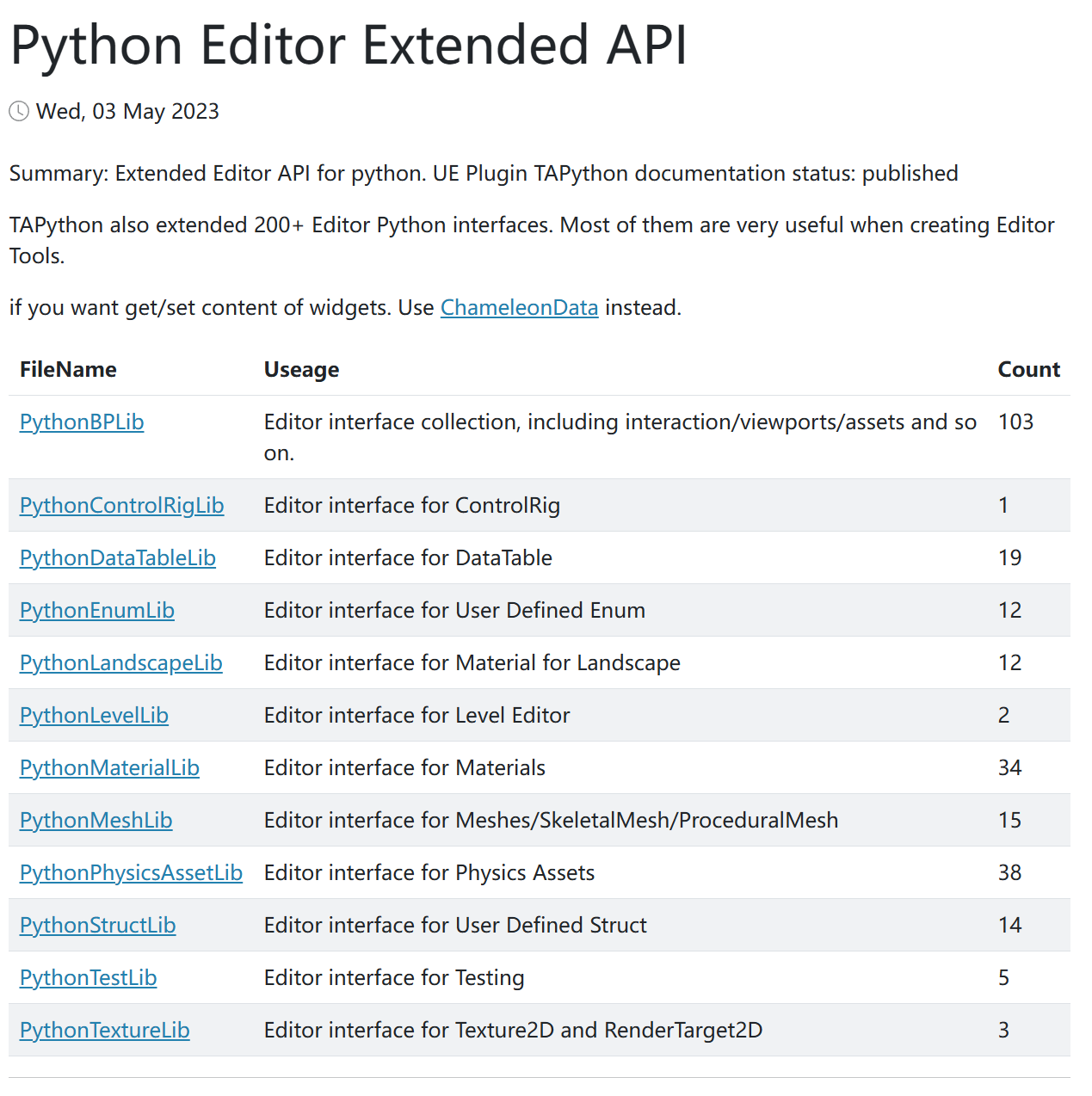

使用python 库导出，这里因为虚幻官方的 python库中没有读取胶囊体数据的API，所以使用一个第三库，PythonPhysicsAssetLib - TAColor (opens new window)

Releases · cgerchenhp/UE_TAPython_Plugin_Release · GitHub (opens new window)

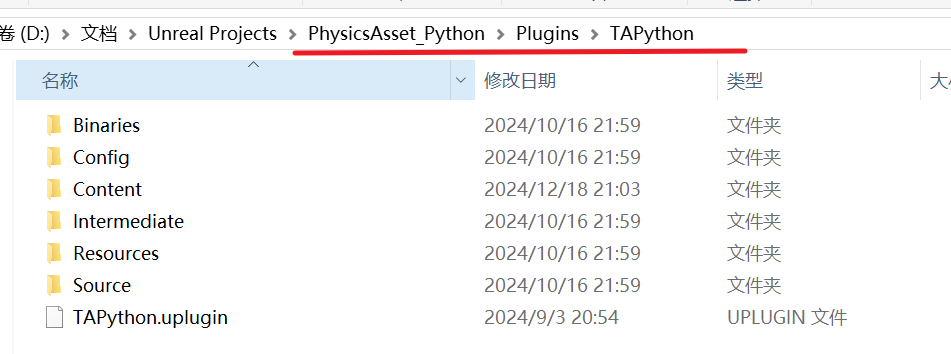

下载过来之后解压 得到 TAPython 文件夹，放进项目的Plugins 文件夹即可

关于该库的细节 可直接查看其首页 欢迎来到UE Python 脚本工具TAPython的主页 - TAColor (opens new window)

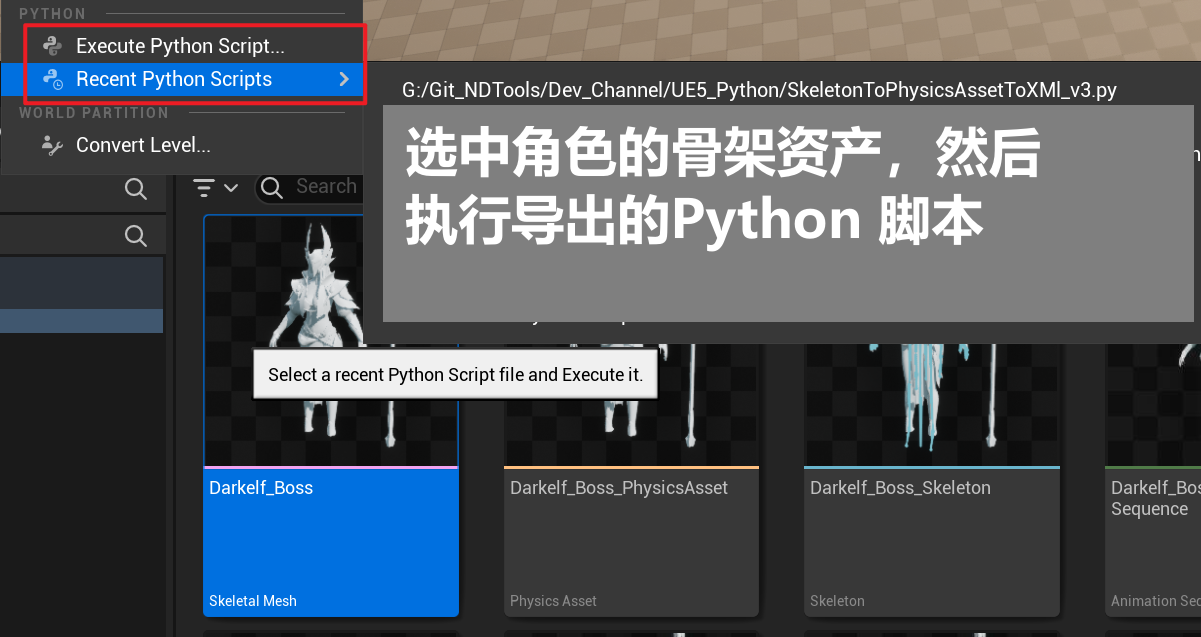

2. 使用脚本

   SkeletonToPhysicsAssetToXMl_v3.py

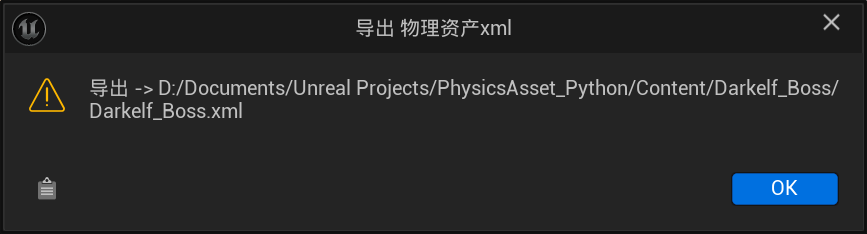

导出保存路径为资产同级目录底下

3. XML格式

3.1 胶囊体

导出 碰撞体的 类型，如球体，胶囊体，盒子 。

• 大小，半径，长度。
• 碰撞体的轴心位置，相对骨骼的轴心的偏移数据。
• 质量设置无法导出，

radius	胶囊体 半径
height	胶囊体 长度
pos	胶囊体中心位置，
quaternion	胶囊体旋转

3.2 关节约束

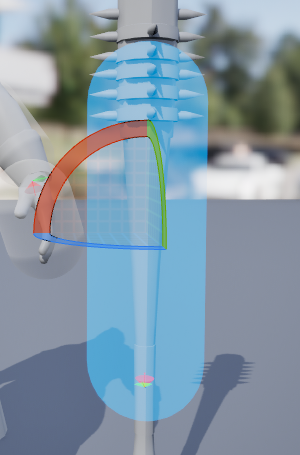

• 约束的具体参数信息可导出，每个轴向的限制信息等等
• 约束的位置无法导出， 只能是默认在骨骼轴心上。

PhysX3.4文档(9) -- Joints - 知乎 (opens new window)

unreal.ConstraintInstanceBlueprintLibrary — Unreal Python 5.4 (Experimental) documentation

3.3 Constraint Behavior

		disable_collsion
		parent_dominates
		mass_conditioning
		enable_projection
		linear_alpha
		angular_alpha

3.4 LinearLimits, LinearMotaor

轴向移动限制，Locked不能移动

[TABLE]

3.5 AngularMotor

轴向旋转 限制，free 随意旋转，limited 限制角度旋转，locked 禁止旋转

[TABLE]

4. Python细节

4.1 对象序列化

是将Python 对象类转换成可保存到文件的文本格式。这里只需重写类 的__dict__方法，如下

class capsules(bodiebase):
	def __init__(self) -> None:
		self.center = vector3d()
		self.rotation = Rotator3d()
		self.radius = 0.0
		self.length = 0.0
	@property
	def __dict__(self):
		dict_ = {}
		dict_["radius"] = cm_m_units_string(self.radius)
		dict_["height"] = cm_m_units_string(self.length)

		dict_["pos"] = vector3d_to_string(self.pos,6)
		dict_["quaternion"] = quaternion_to_string(self.gl_tm.rotation)
		dict_["rotation"] = Rotator_to_string(self.euler_rot)

		return dict_

可以自定义类如何转为 dict ，以及哪些属性可以被转移。

直接使用 xml.etree这个自动库 对象类转换 xml 的元素节点

import xml.etree.ElementTree as ET
def capsules_to_xml(obj):
	return ET.Element("capsule" ,obj.__dict__)

4.2 物理资产操作

PythonPhysicsAssetLib - TAColor (opens new window)

拿到物理资源的 骨骼树，各个骨骼的名字和序号ID

bone_names,bone_ids = unreal.PythonPhysicsAssetLib.get_bodies_hierarchy(self.current_PhysicsAsset)

拿到某个骨骼的碰撞体的 ID数组，如果胶囊体，一个骨骼可以设置多个碰撞体。

bodys_id = unreal.PythonPhysicsAssetLib.get_bodies_from_bone(self.current_PhysicsAsset,bone_body.boneid)

拿到某个碰撞体的属性信息，如半径，长度，旋转值（局部坐标系）等。

length = unreal.PythonPhysicsAssetLib.get_body_length(current_asset,bodys_id)
		radius = unreal.PythonPhysicsAssetLib.get_body_radius(current_asset,bodys_id)
		rotation =  unreal.PythonPhysicsAssetLib.get_body_rotation(current_asset,bodys_id)
		bone_body_center = unreal.PythonPhysicsAssetLib.get_body_center(current_asset,bodys_id)
		size = unreal.PythonPhysicsAssetLib.get_body_size(current_asset,bodys_id)

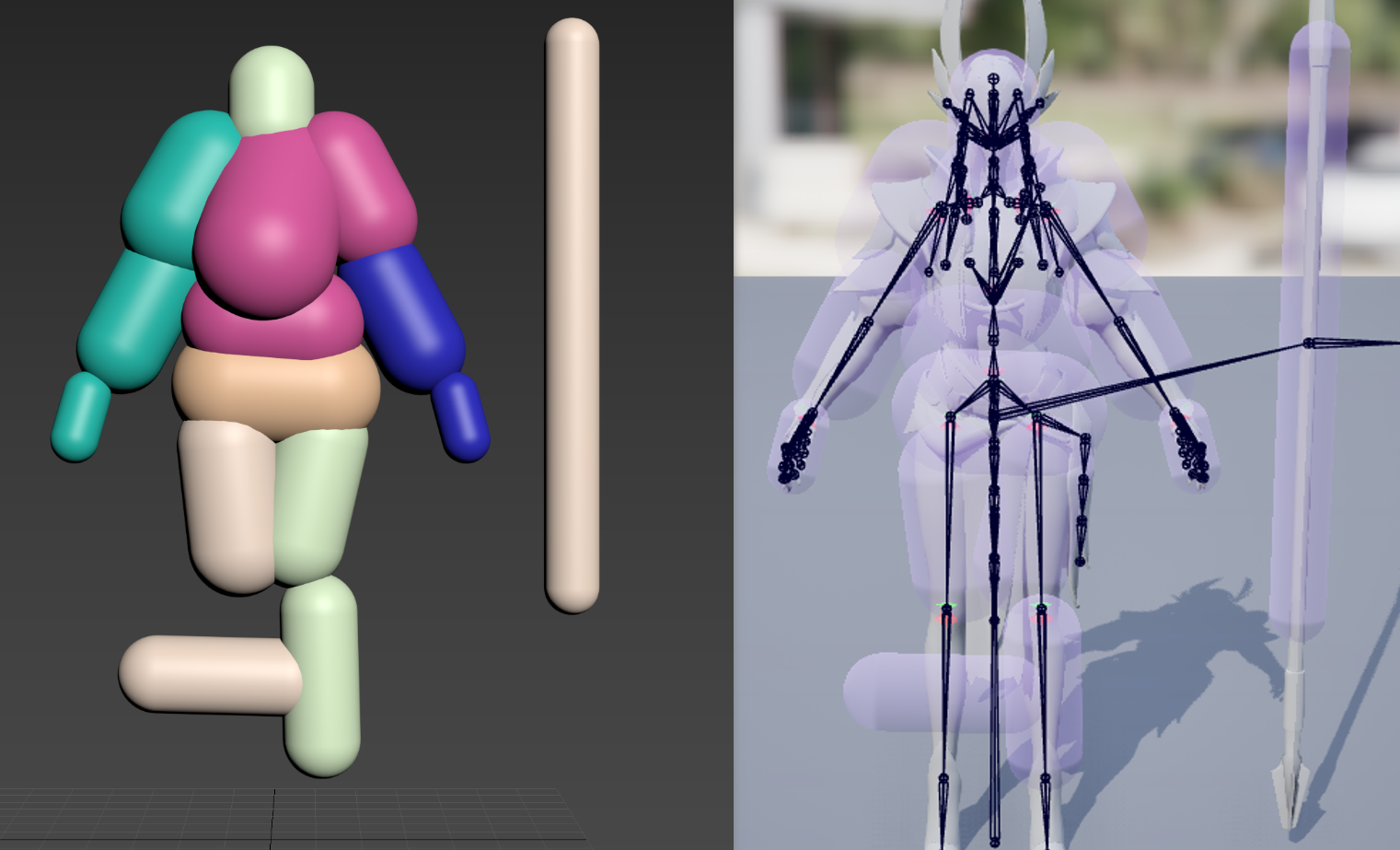

5. 3dsMax导入

将从虚幻中导出的 物理资产 xml 导入进 3dsMax .

3ds Max 与 UE 的坐标系区别在于 Y 轴方向相反，而 XZ 轴完全一致，

所以 3ds Max 中的位移 (x, y, z)，转换到 UE 中就变为 (x, -y, z)。

UE 的quaternion 四元数旋转数值 到3dsMax 里的最终数据是 (x, -y , z, w)

同样使用Python 解析 xml 文件，因为使用 pymxs 所以只支持高版本3dsMax

#max_import_phsics_asset_xml_v2.py
#3dsMax 2022

import xml.etree.ElementTree as ET
from xml.dom import minidom
from pymxs import runtime as rt

rt.execute("fn quat_matrix3 b = (return b as matrix3)")

def to_point3(li):
	#ue to 3dsMax
	return rt.point3(float(li[0]),float(li[1]) * -1.0,float(li[2]))

def to_quaternion(li):
	#ue to 3dsMax
	return rt.quat(float(li[0]),float(li[1])* -1.0,float(li[2]),float(li[3]))

def to_matrix3(p1,p2,p3,p4):
	return rt.matrix3(p1,p2,p3,p4)

def to_eulerAngles(li):
	#ue to 3dsMax
	return rt.eulerAngles(float(li[1]),float(li[0])*-1.0,float(li[2])*-1.0)

def import_physics_asset_XMl(xmlfile):
	tree = ET.parse(xmlfile)
	root = tree.getroot()
	rigbody = root.findall("Skp/RigidBody")
	for i in rigbody:
		p = rt.Capsule()
		p.name = i.attrib['name']
		rt.select(p)
		for o in i.iter("capsule") :
			p.radius = float(o.attrib['radius'])
			p.height = float(o.attrib['height'])

			p.pivot = p.center

			pos_str = o.attrib['pos']
			pos_ = pos_str.split(" ")

			rot_str = o.attrib['quaternion']

			rot_ = rot_str.split(" ")

			ruler_rot = o.attrib['rotation']
			ruler_ = ruler_rot.split(" ")

			e_rot = to_eulerAngles(ruler_)
			q_rot = to_quaternion(rot_)

			#rot_tm = rt.quat_matrix3(e_rot)
			rot_tm = rt.quat_matrix3(q_rot)

			p.transform = rot_tm
			p.pos = to_point3(pos_)


if __name__ == "__main__":
	#xmlfile = r"D:\Documents\Unreal Projects\PhysicsAsset_Python\Content\Test\TestAsix.xml"
	xmlfile = r"D:\Documents\Unreal Projects\PhysicsAsset_Python\Content\Darkelf_Boss\Darkelf_Boss.xml"
	import_physics_asset_XMl(xmlfile)
