魔域简体-FBX骨骼生长缩放导出规范

因C3 引擎的独特性，魔域项目中有大量的物体缩放生长设计资源，使用自有标准的C3格式，没有支持其他引擎的制作标准，但现在越来越多的资源需要导进 Unity 中配合制作特效，需要相关的制作规范文档和处理工具。

带骨骼缩放的动画资源，在Unity 中出现蒙皮错误，无非就是 缩放，位置 的 XYZ轴非法数值 或者 模型导出，问题，而 UE的兼容性更高，更难表现出错误。

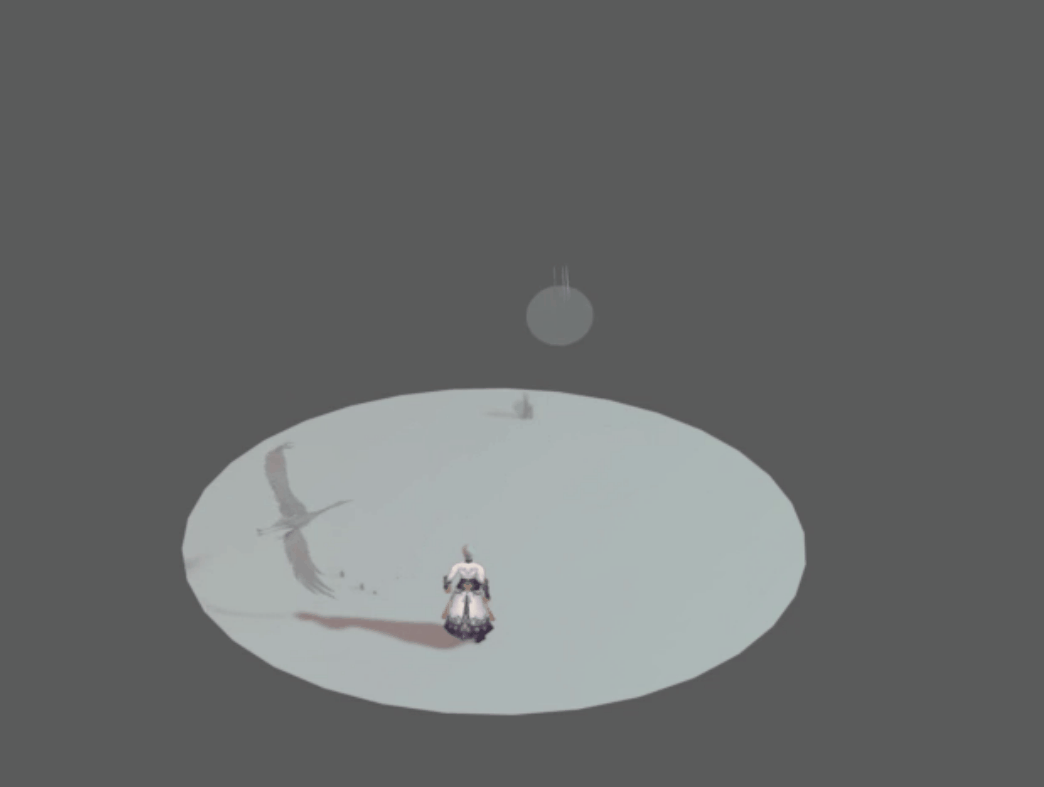

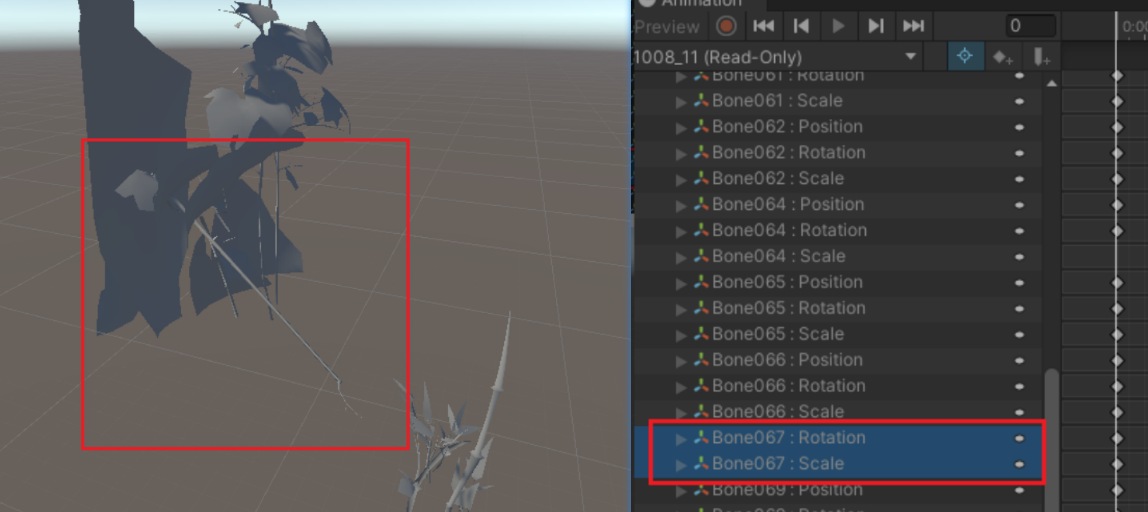

如下图，播放动画时，蒙皮崩坏。

检测处理工具

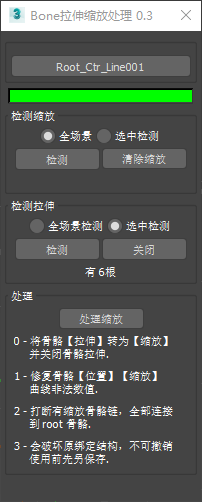

自动处理带有缩放的骨骼，打断骨骼链，让缩放总是在最后一节骨骼上。【检测是否有缩放值03.ms (opens new window)】

塌陷约束绑定

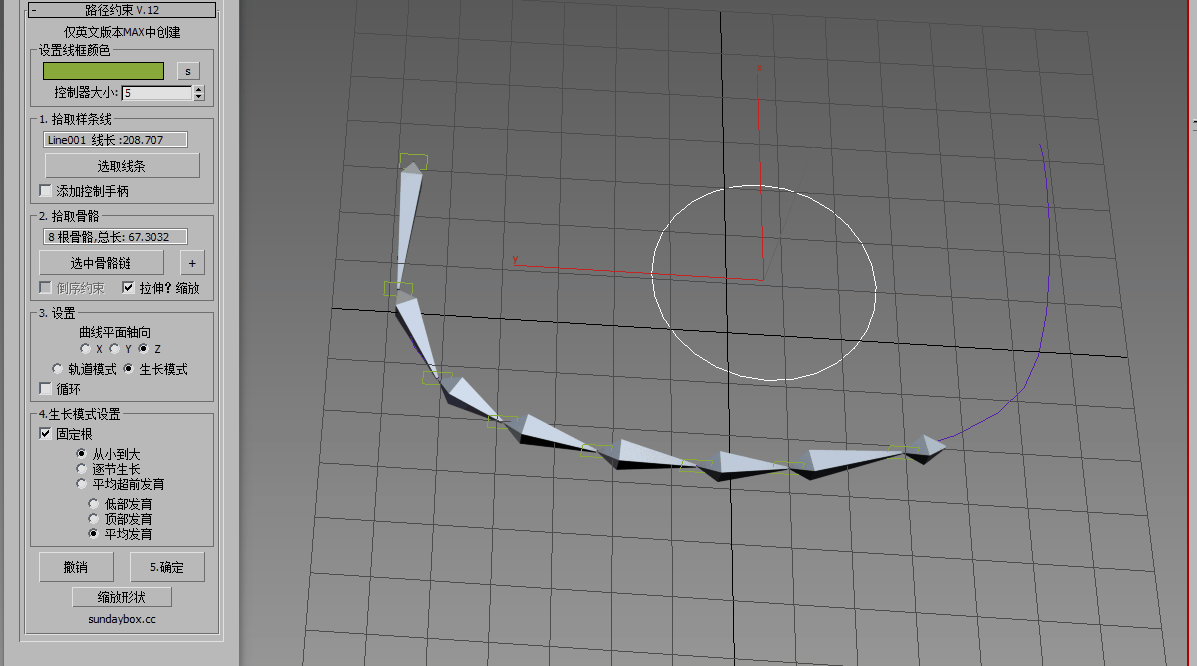

【路径约束 v.14】

认准插件版本 【路径约束 v.14】 该工具创建的路径约束绑定，可直接安全导出，不需要做什么处理， 插件创建绑定时，就已经把骨骼链打断连接到根骨骼上。

【曲线IK - NDSplineIK 】

认准插件版本 该工具创建的曲线约束绑定，需要转拉伸为缩放后导出。

要删控制器？

用约束绑定工具组中的 工具 创建的绑定，如果需要删除控制器，就需要塌陷全部骨骼的动画之后才能手动删除控制器。

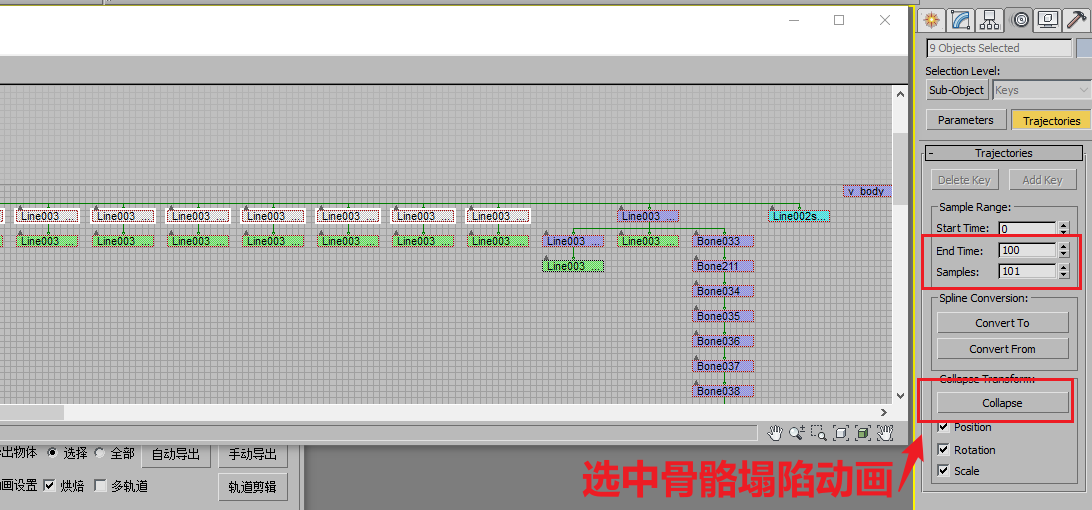

手动塌陷

samples 采样值是动画长度。

导出FBX资源？

• 路径约束插件创建的绑定不需要做什么处理，直接选中绑定的骨骼导出即可。只是需要注意导出 FBX 时勾选 Bake 烘焙动画。
• 曲线IK插件创建的绑定需要转拉伸为缩放之后导出。

手动导出FBX

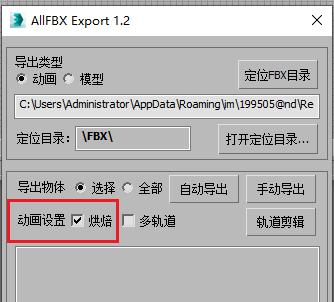

插件导出FBX

​​

3dsMax 中的 “缩放”

在 3ds Max 中缩放表现方式有两种。

• Bone.stretchTM
• Bone.Scale

分别是 Bone 物体特有的 【stretchTM】属性 和 物体的缩放动画控制器。

【stretchTM 】拉伸矩阵 无法被 导出，是X轴单向缩放，下文简称 为 拉伸。

【Scale】可被导出，可以灵活控制xyz轴向缩放，支持导出进引擎，下文中简称为 缩放。

【天晴动作组绑定工具 - NDSplineIk 】：stretchTM 方案

用该工具绑定的资源，如需导出FBX，需将拉伸转换为缩放处理，如不转缩放，也能导出，只是在引擎中蒙皮效果不对劲。

【天晴动作组绑定工具 - 路径约束 】：Scale 方案

用该绑定工具制作的资源本体可直接导出，无需更多处理步骤。

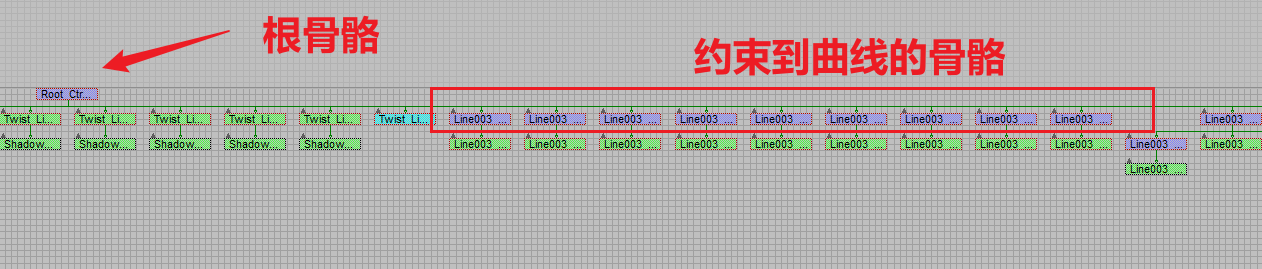

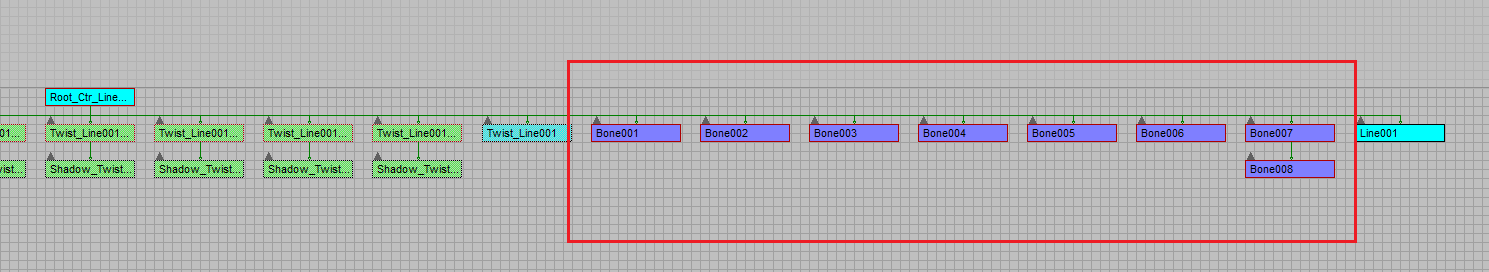

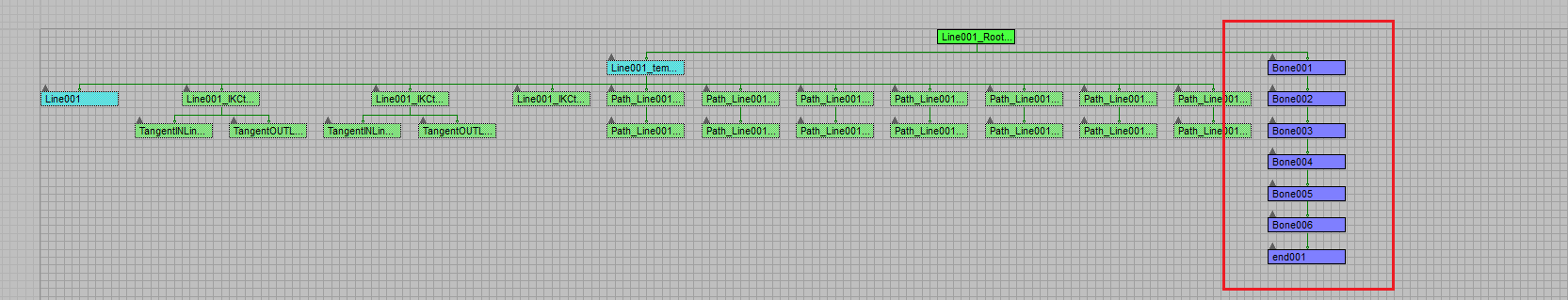

注意 以上 两种绑定的骨骼链接 差异。

既然有相应的处理方案了，为什么还是有人的资源进unity 出错?

因为更多情况下，魔域项目的动画大佬们还是 直接 一节节缩放骨骼，不使用插件，来制作各种花里胡哨的生长动画，导出C3没问题，但是导出FBX就不一定行了。

如何鉴别绑定是使用 【拉伸】还是【缩放】

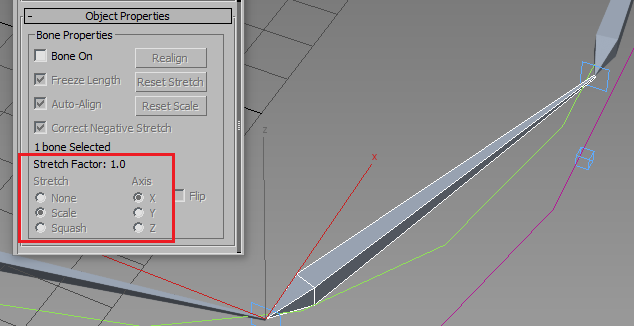

如果骨骼有变长变短动画，选中查看骨骼属性。

如果 Bone On 没勾，可以肯定是缩放。

如果 Bone On 勾上 ，需要播放时看Stretch Factor数值是否有变化， 该值是拉伸比例，【stretchTM】X轴向。

拉伸转缩放，也只是将骨骼每帧的 拉伸比例 【stretchTM】 保存起来，然后关闭拉伸，最后将拉伸比例数值加到缩放值上。

一根骨骼可能会同时使用缩放和拉伸。

正确的导出模型

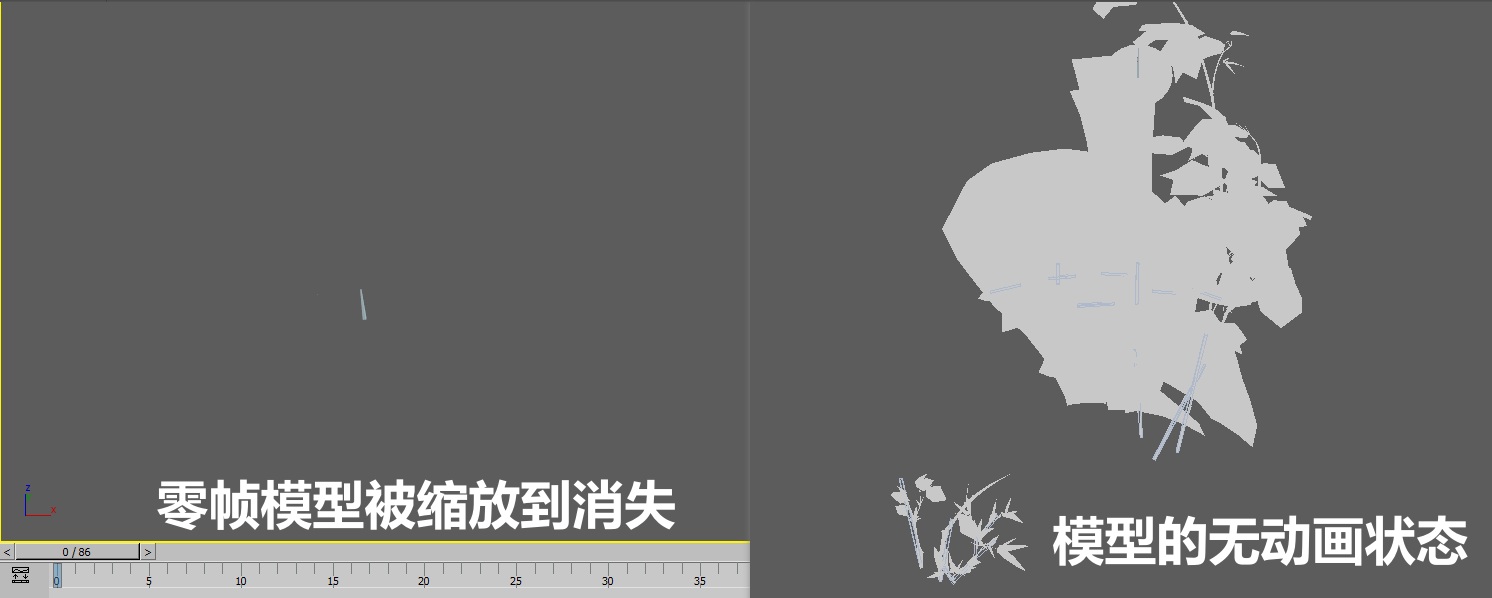

在3dsMax中导出模型FBX时，必须是无任何动画的模型，即第零帧骨骼是蒙皮状态。

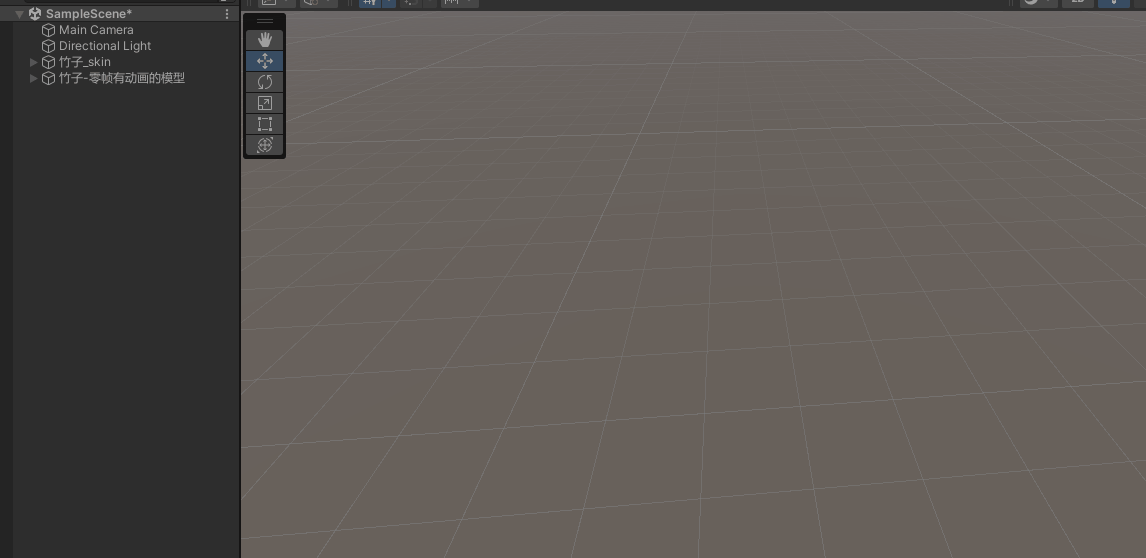

同一个动画，不同方式导出的模型效果测试。

而之所以能看到右边这种错误，只是因为导出资源没有做到 模型和动画分离处理，一个FBX文件即是模型又是动画 ，如下图，在这个生长动画MAX中导出 带模型和动画的 FBX

这样直接导入 Unity后的模型会是错误的，骨骼模型始终应该是无动画状态！

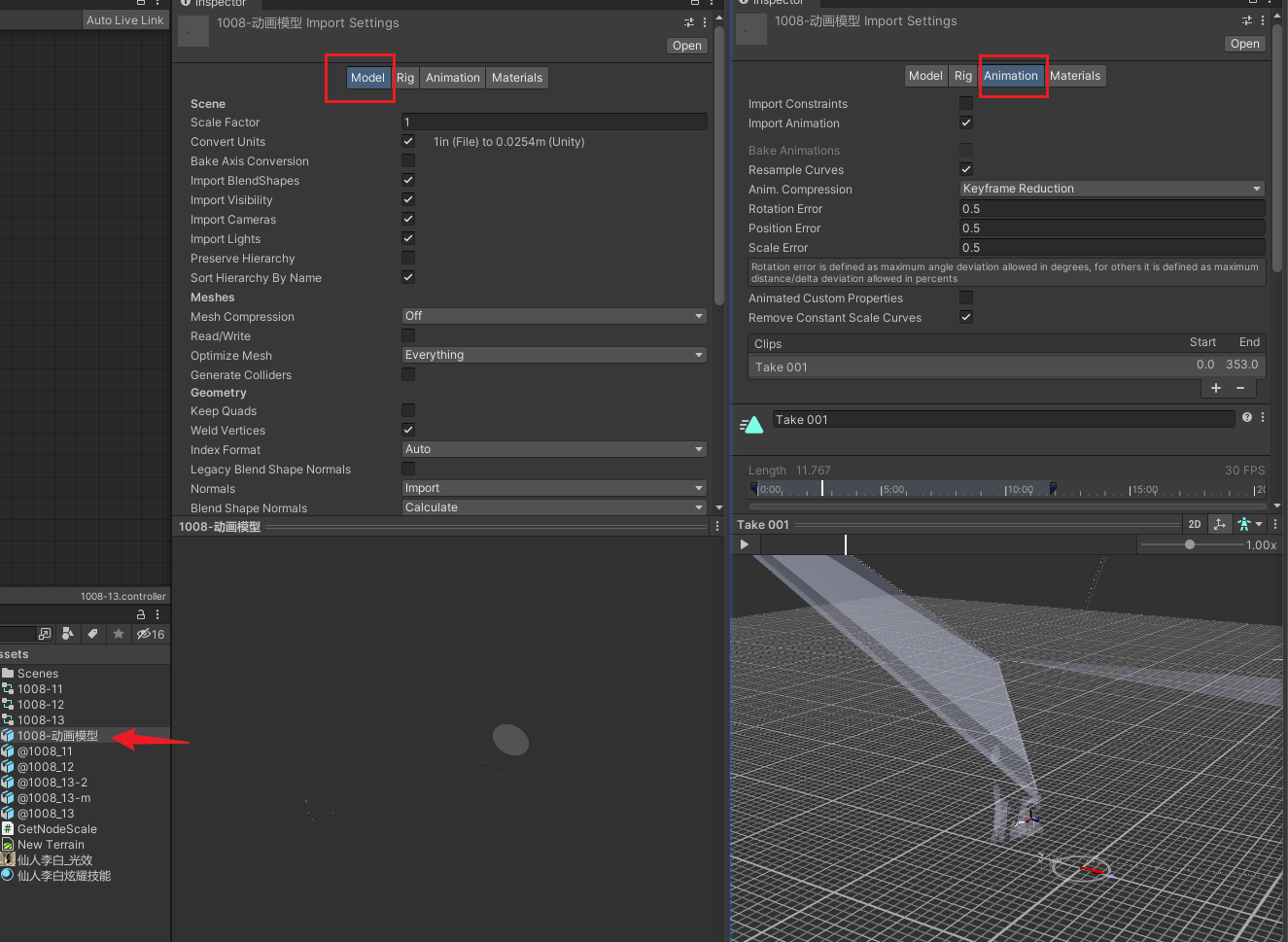

可见问题出在 Skinned Mesh 上，其实只要替换一个 正常导出的 Skinned Mesh ,也可以正常播放播放。

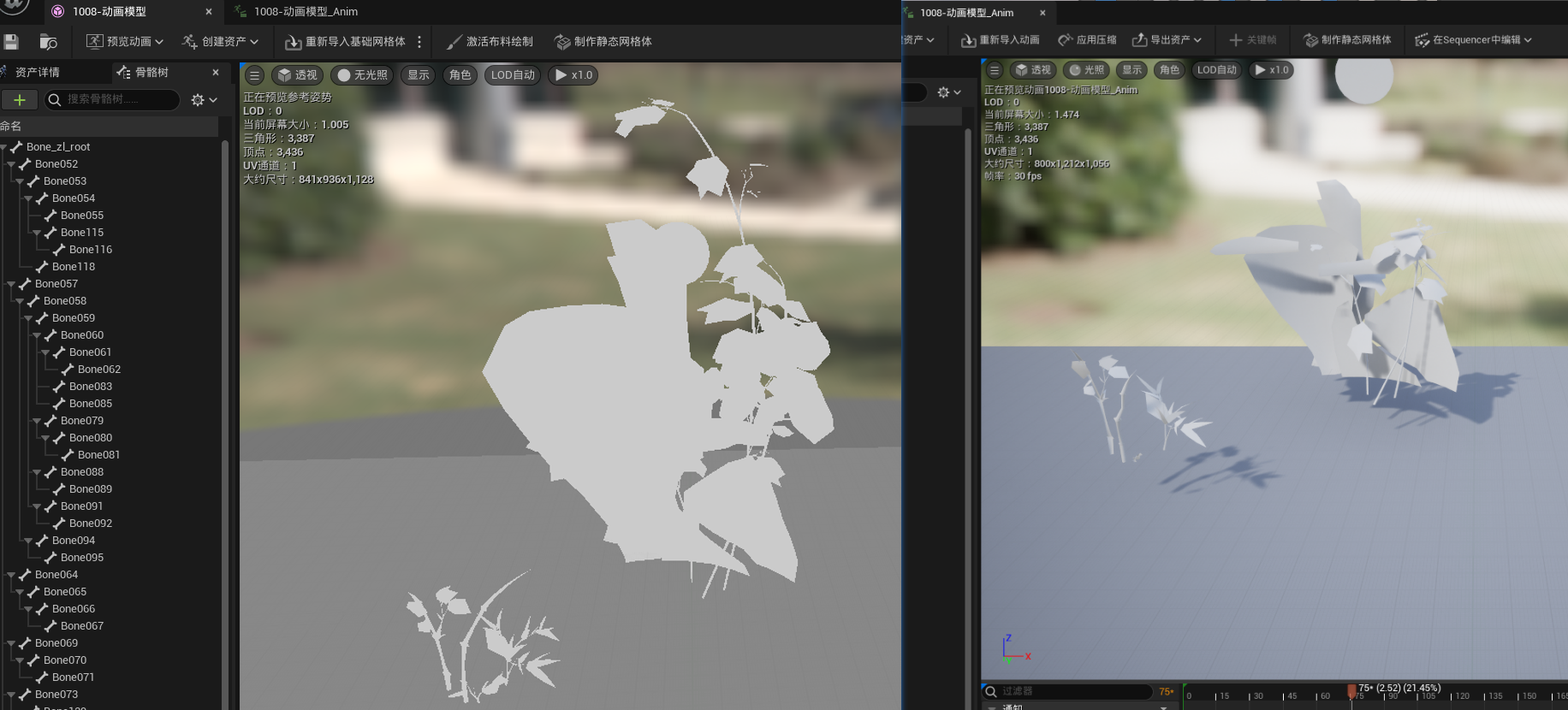

UE5 就没这个问题。

综上，为了FBX资源有更好的引擎兼容性，需要在无动画状态下导出模型FBX。

在这个案例中，虽然骨骼是一节节的缩放生长，也没有打断骨骼链，只是改变了下导出流程，不改变骨骼连接，就可以在unity 中正常播放动画，那么其他文章中所说的 骨骼缩放应该总是在最后一节是不是有误呢？

均匀缩放和非均匀缩放

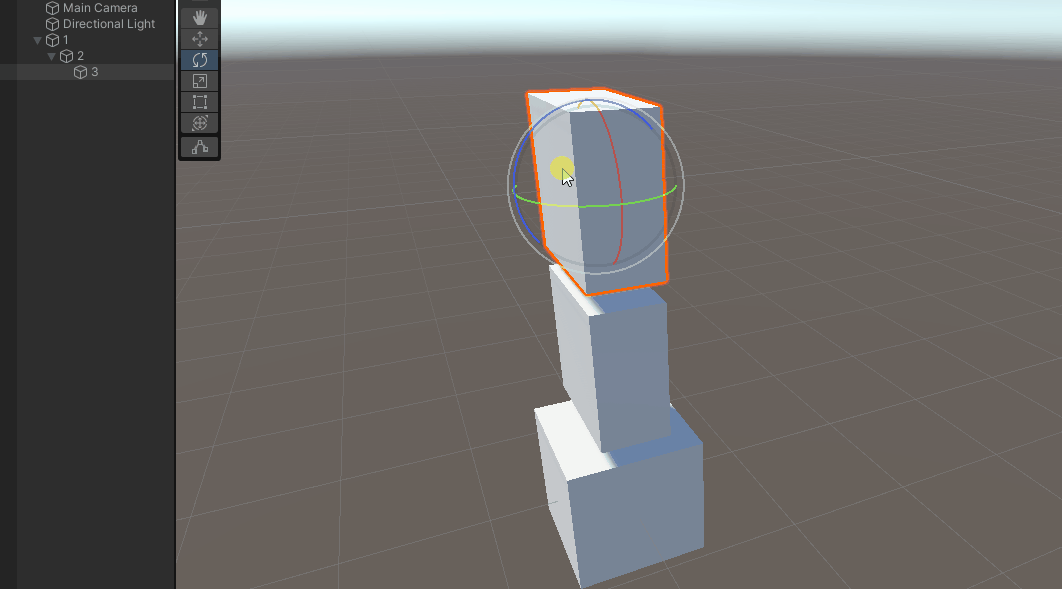

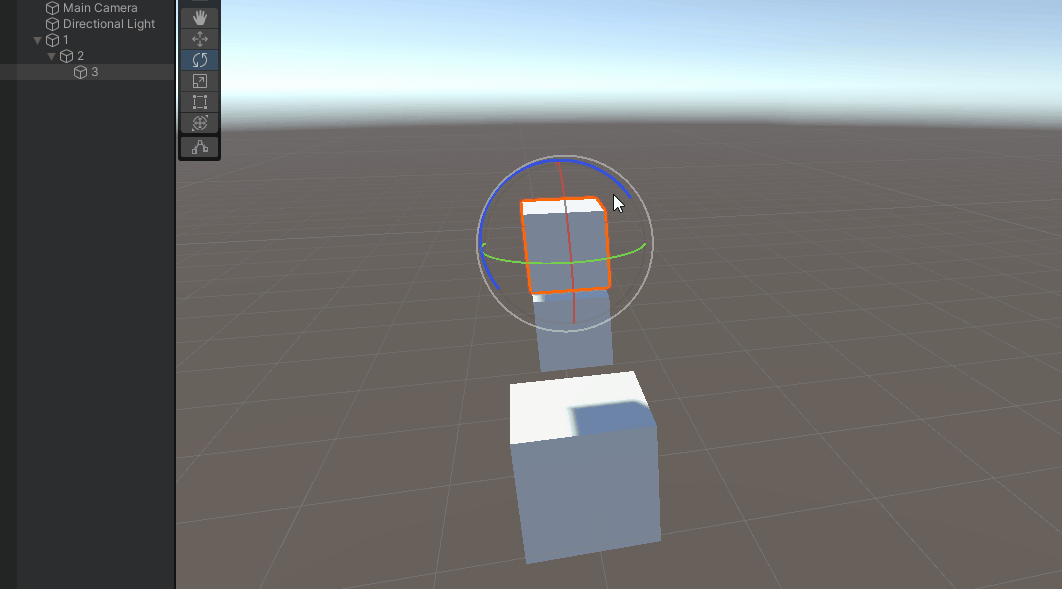

请看如下案例，3个有连接层级的box，用来模拟骨骼连接层级。

图1，其中层级 2 ，有X单轴的非均匀缩放。

图2 ，层级2 ，有 XYZ 均匀的缩放。

图1 案例的，非均匀缩放会让子级物体在旋转时发生型变，而图2 中的均匀缩放，就不会让子级旋转发生型变。

骨骼父子关系。每一个子级的骨骼，需要先获取到它的父级，通过矩阵来转换局部坐标系，算出子级相对父级的局部位移旋转缩放，再将坐标系转换到世界坐标系，得到子级相对于父级的位移旋转缩放在世界坐标的实际位置，得到最终在动画中这根子骨骼的实际坐标。

https://gwb.tencent.com/community/detail/132942# (opens new window)

在骨骼树上，我们的动画就是骨骼的局部矩阵数据，每个子级骨骼的世界矩阵数据都需要根据父级世界矩阵计算得出，这样在骨骼树上逐节计算，所以父级的缩放会影响到他的所有子级，并逐节累加，而这种非均匀缩放带来旋转型变，并不是动画需要的。

让 缩放总是在最后一节骨骼上，就是避免这种层级缩放矩阵计算影响，除非你的缩放总是均匀的。

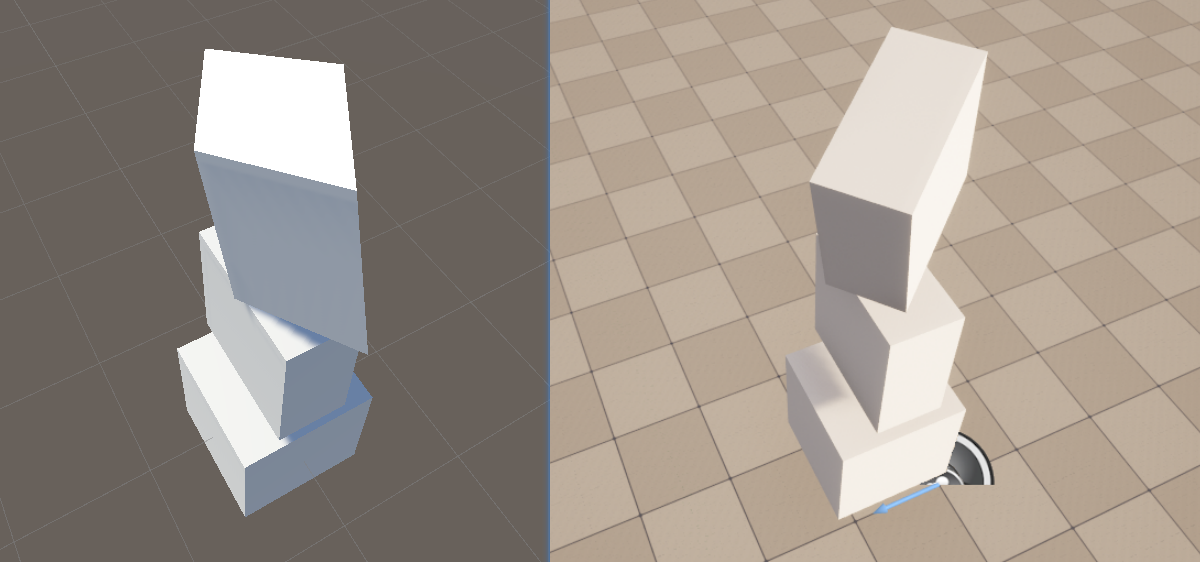

Unity 2021.3 | UE5.2.1

UE5 不会！！

曲线非法数值

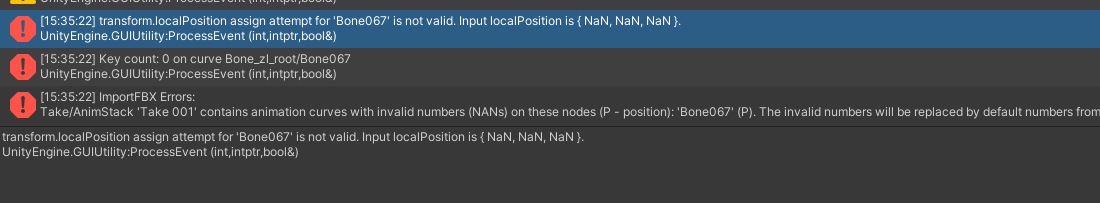

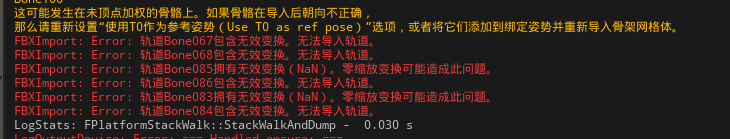

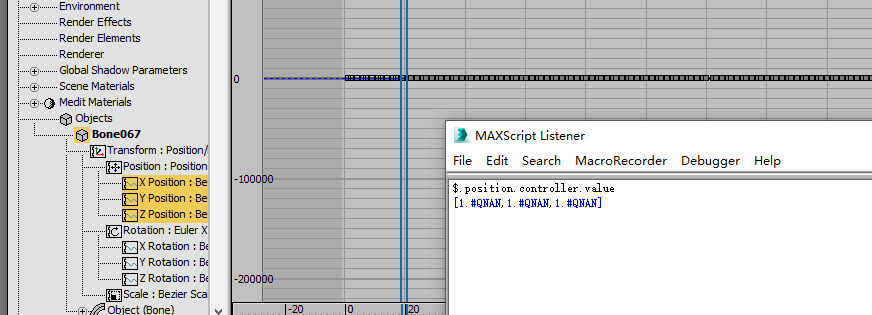

案例动画 有 400 帧，但如下图骨骼的前几十帧的 位置数值 缺是无穷小，导进 unity 中会报错，直接放弃导入该骨骼的位移数据。

此种错误，影响较小，具体错误影响会因动画幅度，骨骼位置而不同，除非运气不好，基本上都可以无视。

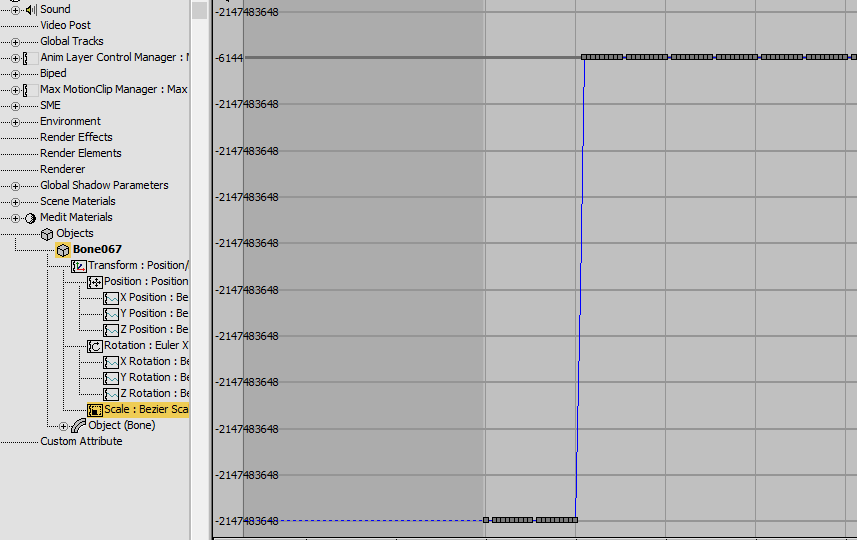

缩放的非法数值。

上图中的非法数值，其实不太好处理，只是被缩放的太小之后，看不清动画有什么不对，比如 缩放轴数值为负数，其实就相当于旋转了 180 度，如果要纠正缩放，那就要同步纠正旋转，但好在太小，看不到，就只是简单做个 数值上限下限 对比，例如 如果小于 - 999，就直接修改为 - 0.001

至于这些非法数值是怎么出现的，不太清楚，个人是从没遇到。
