从AI视频跟踪到2D骨骼动画制作

WU577SI7ABAAW

Meta伙同牛津开源CoTracker3：更简单、更好的跟踪一切**。**作为一款先进的点跟踪AI模型，在多个领域展现出应用价值：

三维重建：点跟踪是视频分析关键步骤，对需精确恢复对应关系的3D重建任务意义重大，CoTracker3能高效准确跟踪点，为其提供支持。
视频编辑：在视频编辑里，它可精准跟踪视频中多帧的点，便于特效添加、画面合成等操作，提升视频编辑效率与质量。
动作捕捉：能准确跟踪人体关键点，捕捉动作细节，为动画制作、游戏开发、体育训练等领域提供动作数据。

# 应用案例

提示

追踪视频上的马身上的关键点（鼠标创建或从3dsMax导出），使用追踪关键点的运动轨迹驱动骨骼蒙皮的面片模型，制作成类似 Spine 那样的 2D骨骼动画。

使用

http://192.168.239.166:7860/ (opens new window) 已部署美术开发部的主机上，欢迎测试使用。

上传需要跟踪的视频，上传从Max导出的跟踪点或者鼠标点击创建跟踪点，执行视频跟踪计算，接着下载跟踪数据即可。

# 1.1 追踪点

从3dsMax 中导出追踪点，例如骨骼点。
网页上使用鼠标在画面上点击创建追踪点。

# 1.2 追踪数据

生成多种格式的2D轨迹数据，.npy 、.json 等方便不同DCC软件导入。

# 1.3 DCC软件支持

3dsMax 导入 json 格式的轨迹数据（直接创建跟踪点并设置动画帧）,仅支持 3dsMax 2018 等高级版本

COEJKLBAABACE

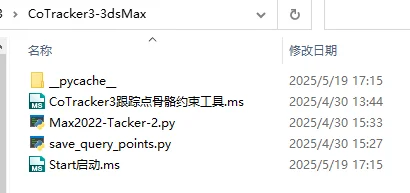

CoTracker3-3dsMax 下载 (opens new window)

# 1.4 追踪视频建议

追踪数据是2D 效果，意味如果物体在运动过程有遮挡，会无法跟踪丢失关键点数据。

不要有镜头移动，轨迹数据的图片空间（相机空间），无法还原世界空间移动。
转身旋转遮挡会丢失目标，一些带转身的视频，追踪数据没太大意义。

# 3dsMax 使用流程

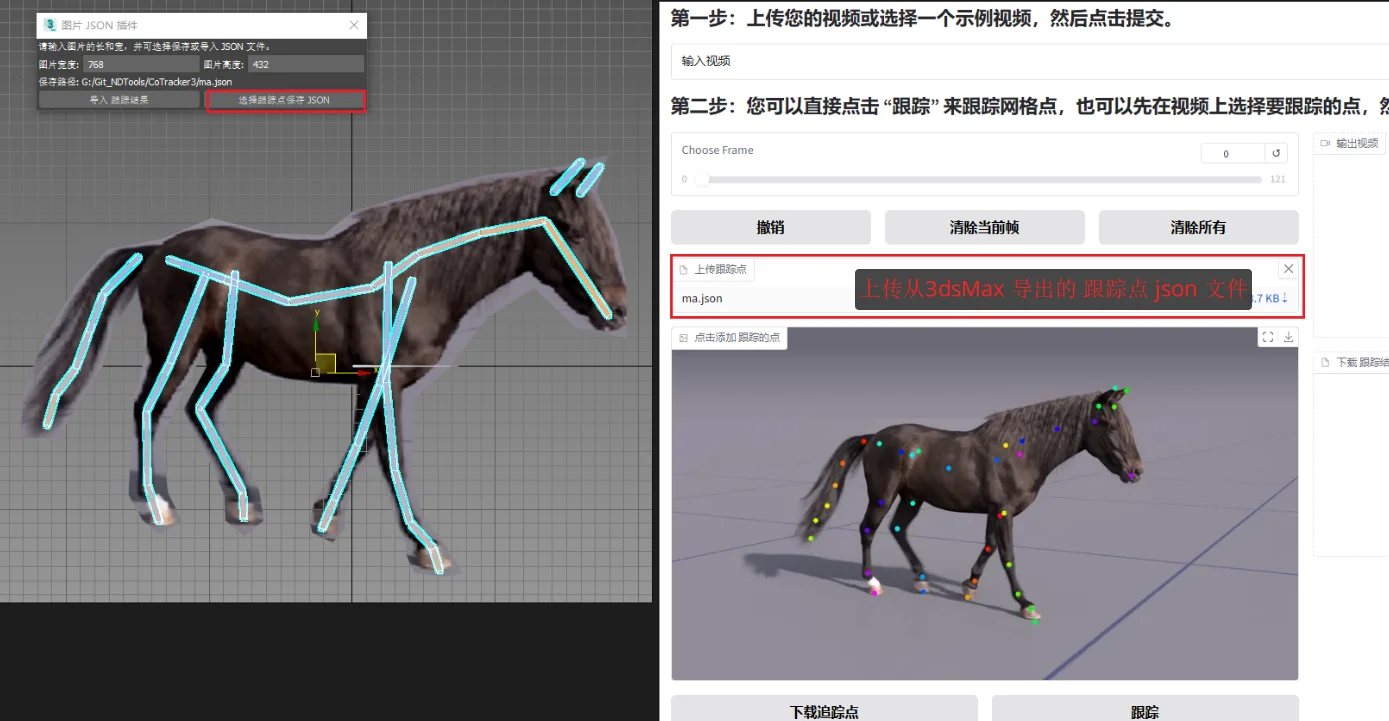

在3dsMax 创建骨骼，并导出跟踪点，让 CoTracker3 对这些跟踪点进行跟踪计算。

T7HEOOZAABAC4

【Max2022-Tacker-2.py】

[TABLE]

# 3.1 3dsMax - Python - Numpy

~~目前生成的追踪数据是numpy 二进制格式，所以需要在~~ (opens new window)~~3dsMax的python环境中也安装 numpy (opens new window)~~ (opens new window) ~~,安装过程比较麻烦，建议使用 2021 等高版本 Max.~~

已支持 json 格式的追踪数据，不必在 3dsMax中安装 numpy 。

# 3.2 创建图片的面片模型

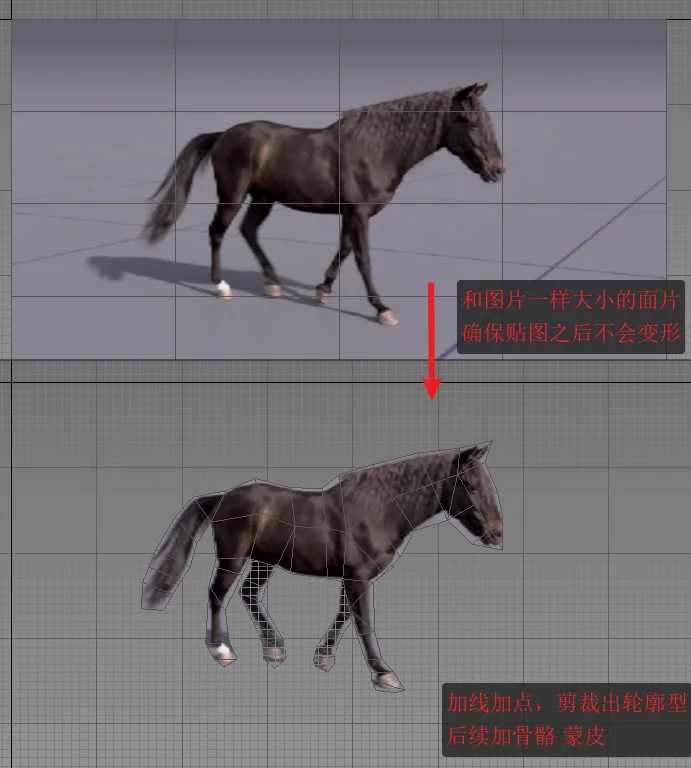

面片模型是指在 3dsMax 中创建和图片一样尺寸的面。

67AZTSQ7ADQD6

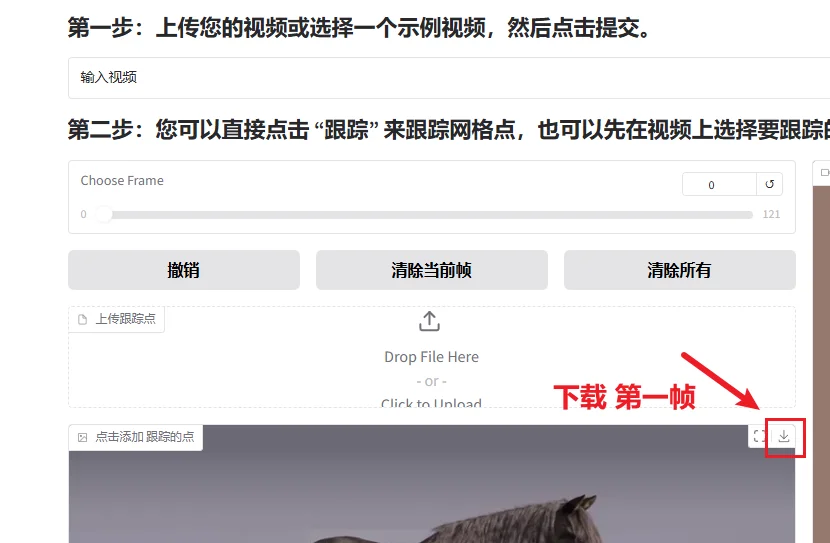

上传视频之后，应用会等比例调整视频，将其缩放到一个适合的尺寸，所以需要在页面上下载第一帧做面片模型。

NLPZHSQ7AAQFE

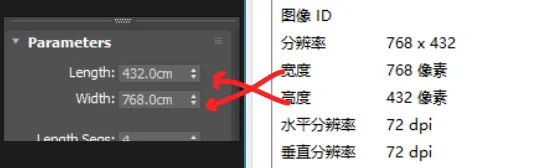

面片模型的长length是图片的高度，宽width是图片的宽。
创建的面片必须轴心居中，并且是在世界原点。
Cotracker 导出的轨迹数据是从图片的左上角开始的图片坐标系。

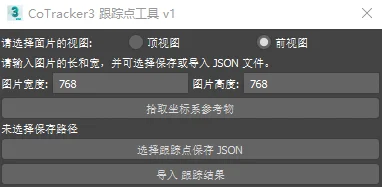

在导入导出3dsMax 时【CoTracker3 跟踪点工具 v1】会用图片的长宽信息自动转换坐标系。

XBHZXSQ7ABQBM

# 3.3 创建骨骼并导出跟踪点

例如下图，将创建的骨骼作为跟踪点。

选择全部骨骼，填上视频的尺寸，如我这里视频宽 768 ，高432 。

HJRXBRI7ADQFG

如果你不提前导出跟踪点，也可以在网页应用上，直接鼠标点击创建跟踪点。

# 3.4 使用跟踪点进行计算

3VNHHRI7AAAAU

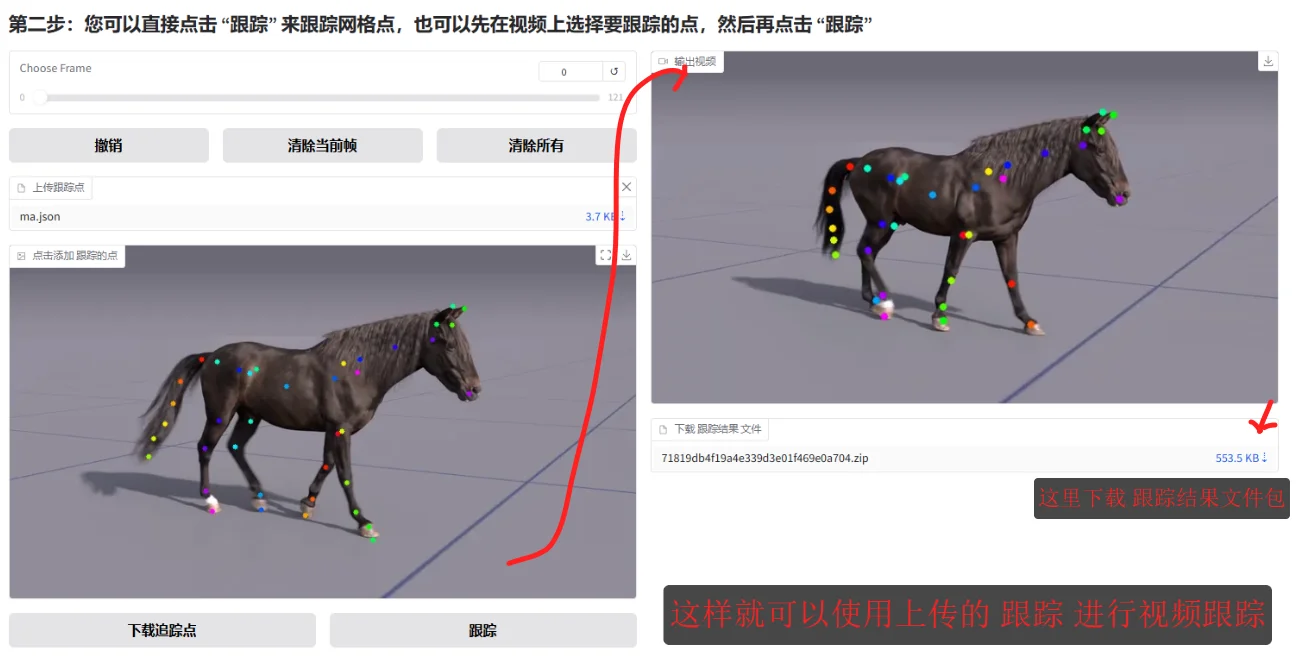

【跟踪】按钮执行计算，等待片刻即可出结果。

# 3.5 下载跟踪点数据并导入3dsMax

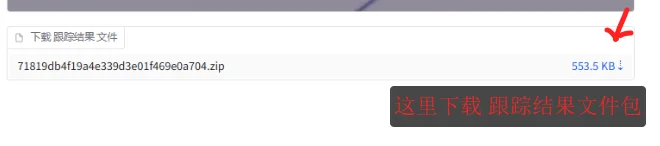

追踪完成之后，可以下载 zip 文件包。

63WGHSI7ABQEU


.mp4	渲染追踪效果的视频。
_first.webp	视频的首帧截图。
_query_points.json	追踪点。
_tracks.json	对视频追踪之后的所有追踪的轨迹数据, json格式，方便其他DCC软件导入。
_tracks.npy	对视频追踪之后的所有追踪的轨迹数据，numpy 二进制格式。

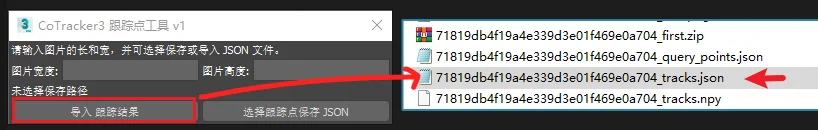

如下图直接在插件上 【导入跟踪结果】然后选择下载的 _tracks.json 轨迹数据即可。

不需要填图片信息，json数据中有图片尺寸数据。

6O4WTSI7AAQFE

# 3.6 驱动面片或约束骨骼

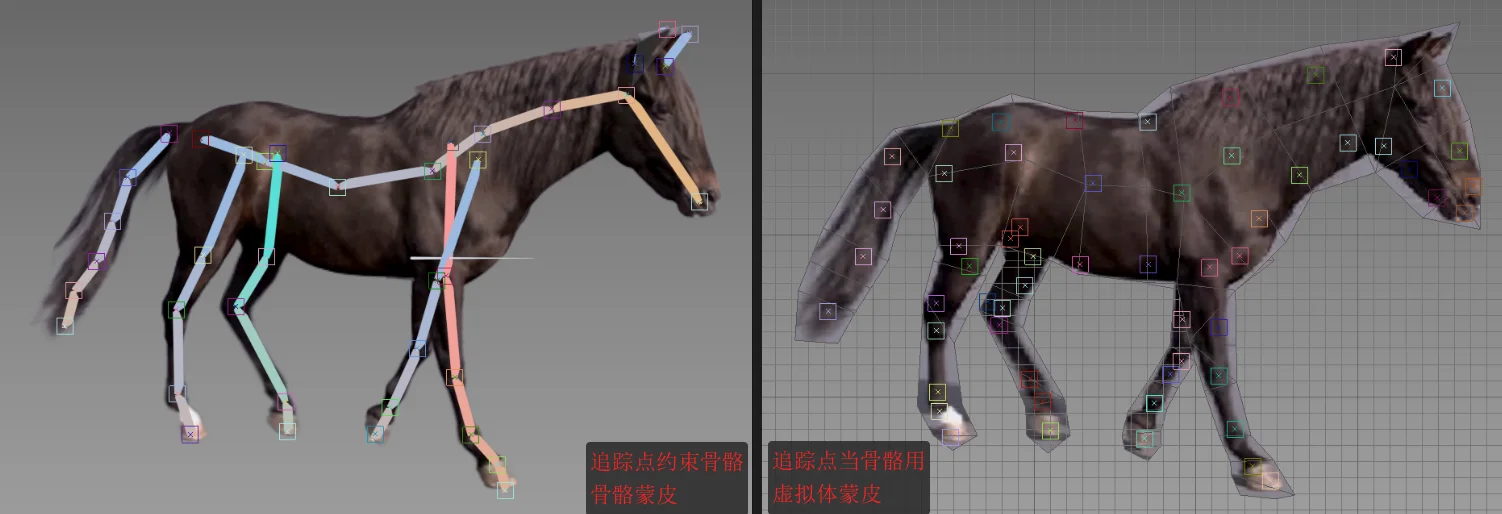

当我们得到追踪点的轨迹数据后，就可以想办法当动画来使用，下图是两种方案。

追踪点约束骨骼，这种追踪点是从骨骼导出的，所以来约束骨骼很合适。
追踪点直接蒙皮，这种可以随便创建追踪点，然后选择部分合适点进行蒙皮。

SUAHFSI7AAAFG

# 3.7 骨骼约束工具

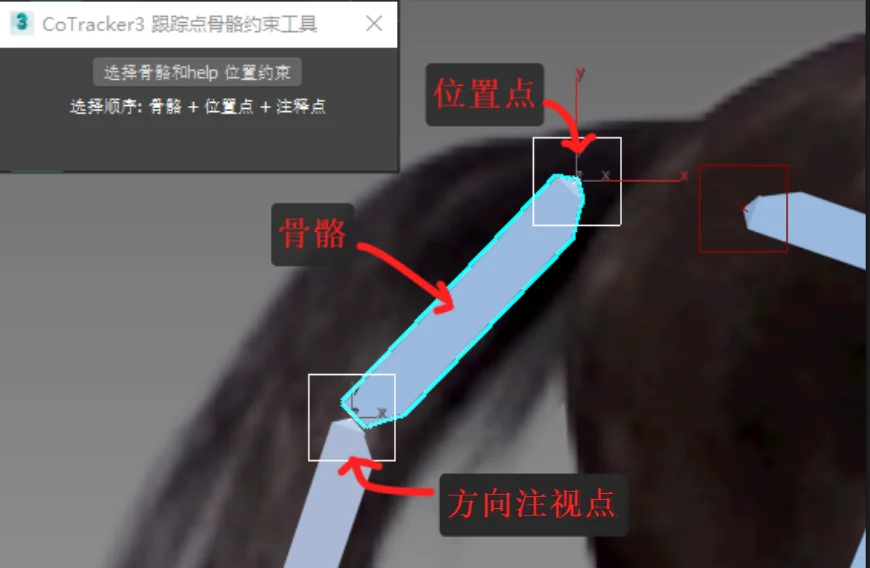

如下图，先选中单个骨骼，接着依次加选位置点，方向注视点，点击【按钮】即可让导入的跟踪点驱动骨骼。

QCCLMMJAABAH6

【CoTracker3跟踪点骨骼约束工具.ms】

# 3.8 跟踪点数据平滑

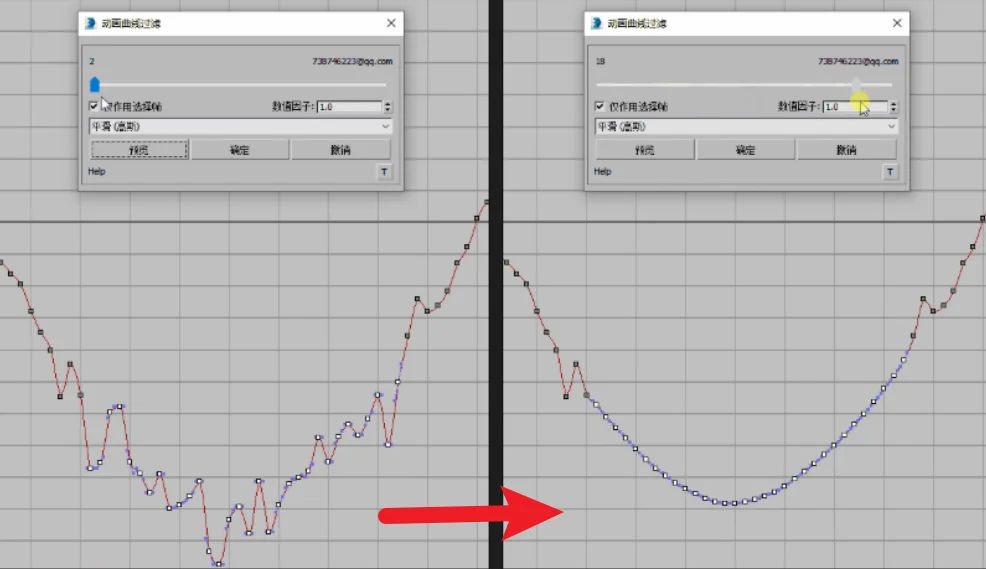

导入的跟踪点不可避免的存在一些抖动，建议使用曲线过滤工具，平滑跟踪点。

动画曲线过滤C# | 天晴动作工具组文档 (opens new window)

BX52LSQ7ADQAC

# 3.9 3dsMax 导入视频参考

可将原始视频导入Max ，方便后续修改骨骼动画。

Max仅支持 AVI，MOV（安装QuickTime (opens new window) ）格式的视频导入场景中，不支持常见的MP4 格式.

HandBrake (opens new window) 视频格式转换工具

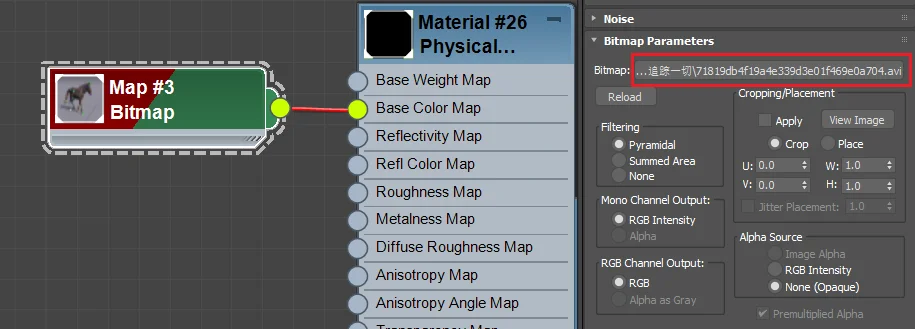

创建面片，创建材质，将材质的贴图设置成视频即可，如下图。

T5AHWLBAABAEU

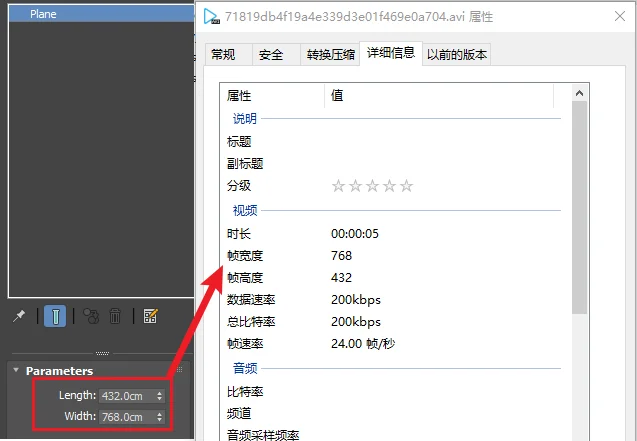

注意，面片的长宽需要和视频的长宽一致。

JSUX2LBAACABM

# 部署

本次部署，直接是复制上次的 GVHMR 环境 (opens new window)，python3.10 ,CUDA 12.1

#复制环境，省去各种库都再次安装
conda create --name CoTracker3 --clone GVHMR

进入 环境 路径下
cd /d CoTracker3

1
2
3
4
5

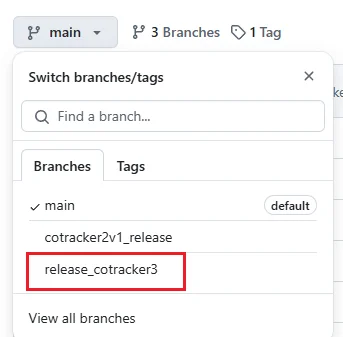

这个项目已经开源到第3 个版本，git 有多个分支，如果直接拉取会是 main 版本。

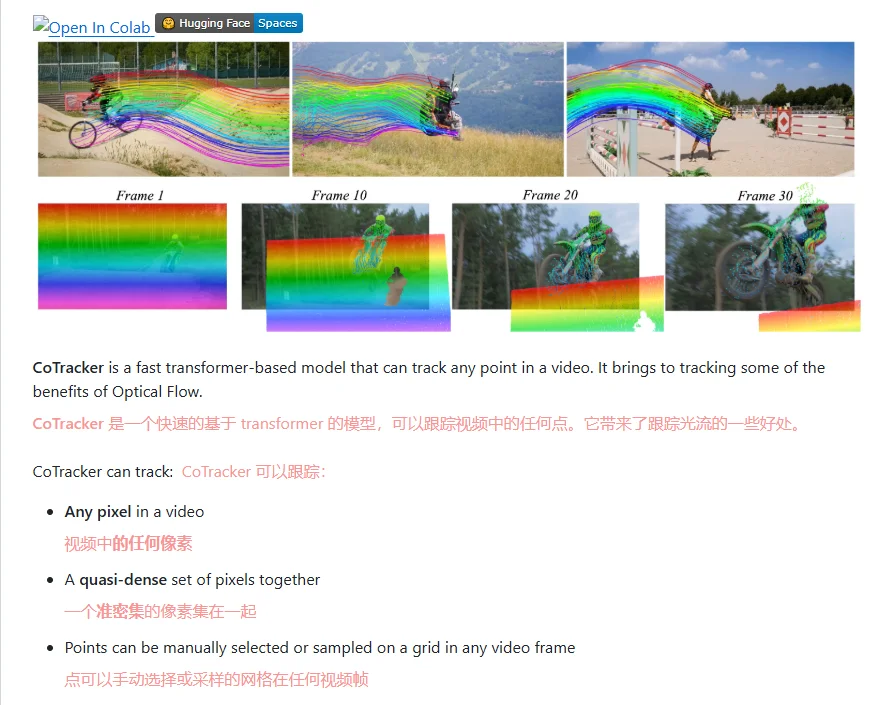

Facebookresearch/co-tracker (opens new window)

FG4TTSQ7ACAFG

个人是建议拉取 release_cotracker3 这个发行版本。

git clone -b release_cotracker3 https://github.com/facebookresearch/co-tracker.git

拉取项目之后，激活 CoTracker3 这个conda 环境，再使用 pip 进行安装。

#进入项目文件夹
cd /d co-tracker

#安装项目
pip install -e .

#安装依赖
pip install matplotlib flow_vis tqdm tensorboard

#安装 ffmpeg
pip install imageio[ffmpeg]

1
2
3
4
5
6
7
8
9
10
11

如果从 huggingface.co 下载模型太慢，可以尝试使用国内镜像站 hf-mirror.com (opens new window) 。

又或者手动下载模型。

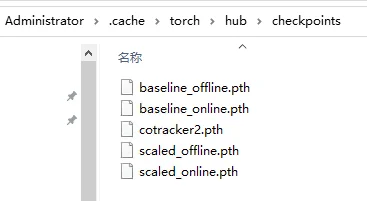

本地模型地址
C:\Users\Administrator\.cache\torch\hub\checkpoints

1
2

BV5EVSQ7AAQAA

运行Gradio 网页应用，项目路径 gradio_demo\app.py 就可以在浏览器上输入 127.0.0.1:7860 访问使用。

#D:\Anaconda\envs\CoTracker3\co-tracker\gradio_demo\app.py
python app.py

1
2

#CoTracker3 #spine #2D Anim
