# 关于镜像权重的问题介绍以及解决方案
角色模型在骨骼蒙皮阶段，通常只需调整一侧的权重，另外一侧的蒙皮权重对称镜像过去即可，但是长期以来感觉 3dsMax的蒙皮镜像功能却并不好用。
明明模型和骨骼都是对称镜像的，但还是会出现不能理想 镜像蒙皮权重 的情况，
本文是在日常工作中
尝试解决权重镜像错误问题总结出下面几个观点。
骨骼外形大小影响镜像 匹配。
镜像阈值 是越小，镜像匹配越准。
骨骼的包围盒中心 不要重合，否则影响镜像匹配。
模型需要清理，如重置变换，和Box 合并等操作，否则可能影响匹配。
部分3dsMax 版本的 Skin 有BUG，需要重启之后 才能正常镜像匹配。
本文只讨论 前 3 个观点，镜像匹配 是指 首图中 左绿 右蓝这样的封套显示情况。。
# 一. 现有的镜像方式说明
# 1.Skin修改器镜像权重操作介绍

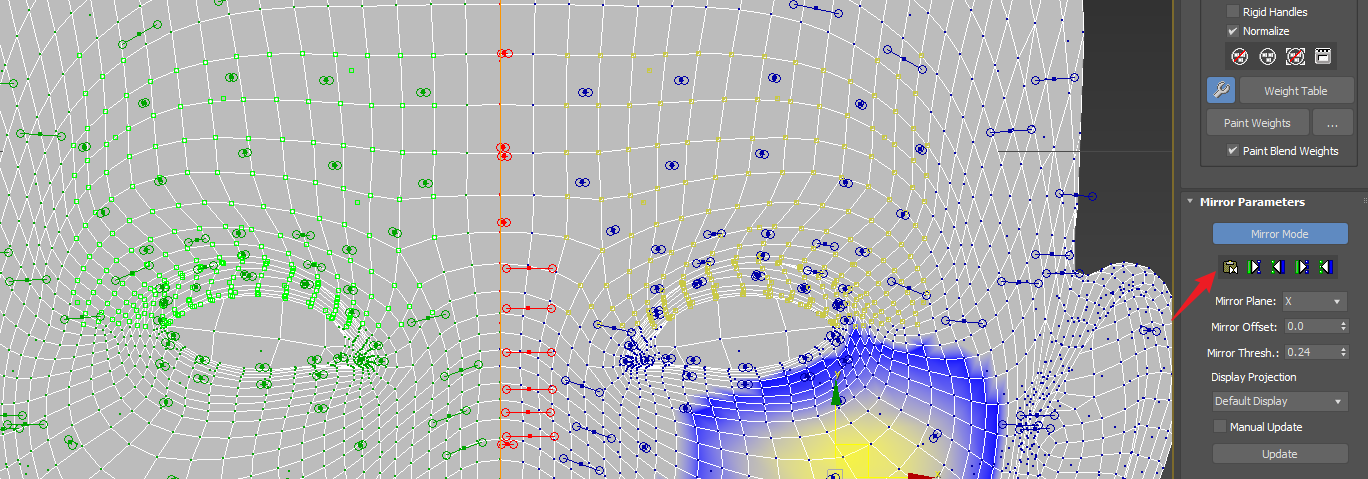

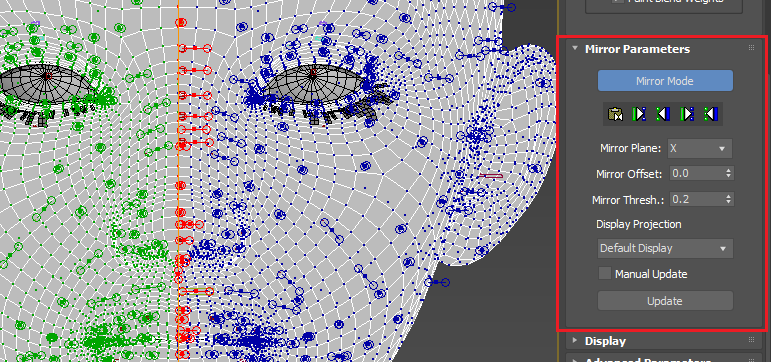

如上图，按下 Mirro Mode 后开启Skin修改器的镜像模式，此时蒙皮封套将以MirrorPlane 镜像平面为轴线分为 左侧绿 中间红 右侧蓝 这样三色匹配显示。
如果绿色封套和蓝色封套都一一匹配对应之后，就可以选择你喜欢的 按钮 镜像权重了，如下图。
- 黏贴选中点。
- 将绿色骨骼权重黏贴到蓝色骨骼。
- 将蓝色骨骼权重黏贴到绿色骨骼。
- 将绿色点权重黏贴到蓝色点。
- 将蓝色点权重黏贴到绿点。
除了第一个按钮，黏贴选中点之后，无轮黏贴骨骼还是权重点，镜像效果都一样的，随个喜好。
镜像蒙皮权重的操作就是这么简单，但是重点在于绿蓝色封套匹配是否正确以及如何提高匹配率。
# 2.镜像模式中颜色区分的介绍
- 蓝绿，镜像平面两侧识别到互相镜像的骨骼。
- 红，未识别有互相镜像的骨骼。
理想情况下每选中 一根蓝色或者绿色骨骼，都会点亮另一侧镜像的骨骼，如果蒙皮数较少，建议每个封套都选择试试检测一遍。
# 3.不容易发现的镜像匹配错误情况
别看两侧蓝蓝绿绿的，好像每根骨骼都识别匹配到了镜像骨骼，但是实际上只要你镜像阈值给的足够大，什么乱七八糟的骨骼都会变蓝或者绿，但匹配结果却不一定是对的。
两侧的镜像匹配识别也不是一致的，左侧能正确镜像识别到右侧，但是右侧不一定能正确识别到左侧，反之亦然。
选中一根 蓝色骨骼L_B_0 ，点亮另一侧镜像的绿色骨骼 R_B_0。

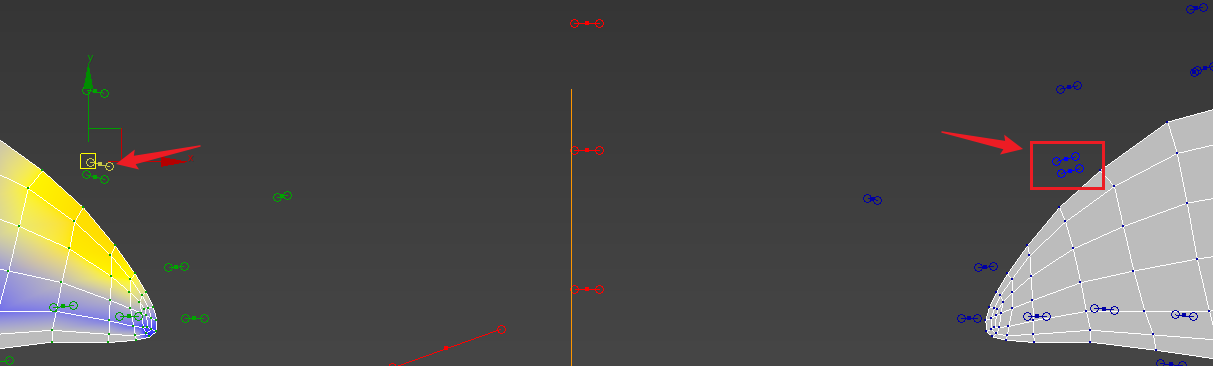

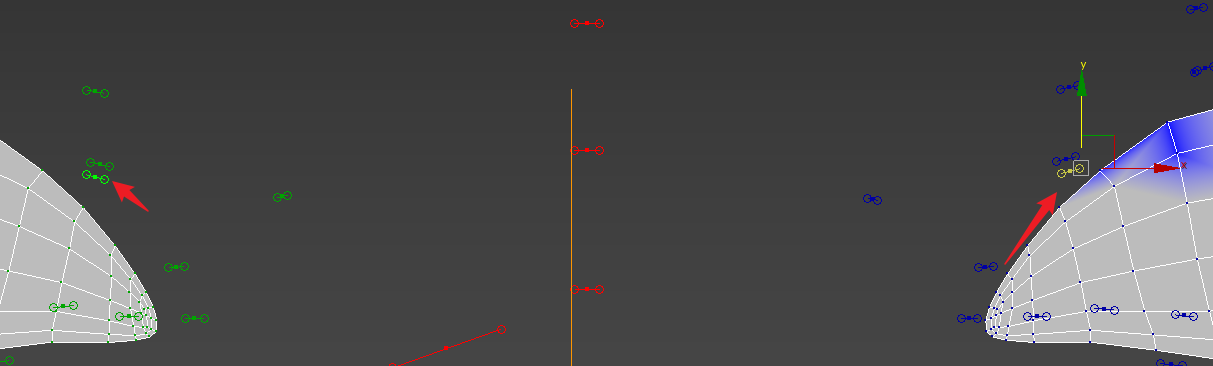

现在来选中绿色骨骼 R_B_0，可能出现点亮 两个 蓝色骨骼 L_B_0，L_B_1。如下 3 张图。

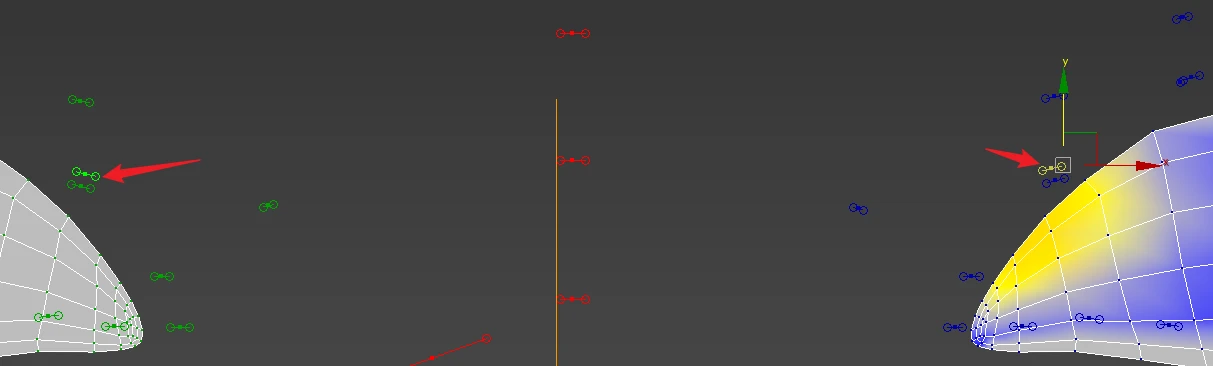

# 正常

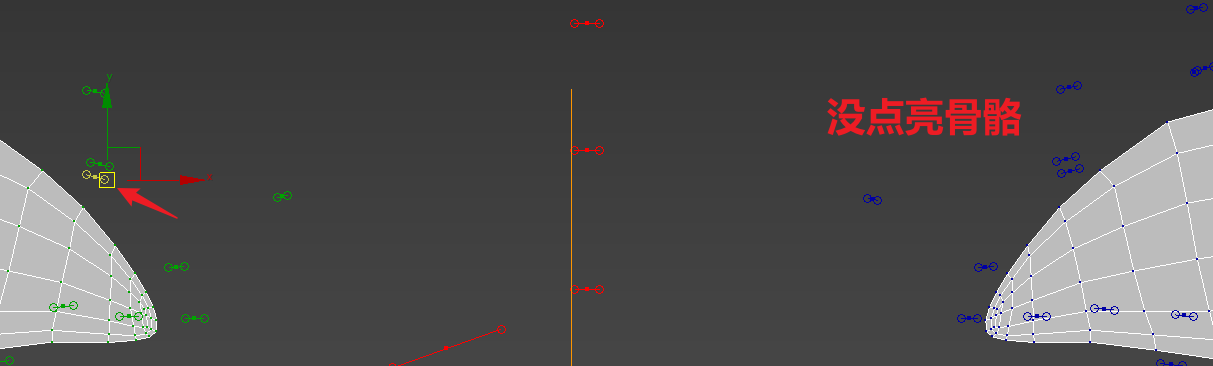

# 错误1
# 错误2
因skin修改器没有开放相关的API，所以目前还没有工具检测镜像匹配是否正确，只能靠手动选择看绿蓝匹配的颜色变化。
# 二. 到底怎么设置好镜像？
目前我个人总结影响蒙皮权重镜像是否正常的有以下几个条件。
- 模型是否左右镜像。
- 骨骼是否左右镜像。
- 骨骼大小（length ，width ，height ）。
- 两侧骨骼数是否一致，如一侧有5根骨骼，另一侧有6 根，镜像之后可能出现重复骨骼。
- 镜像阈值大小 MirrorThresh。
反直觉的是与 骨骼名字，封套大小都无关。
- 镜像权重之前，将模型两侧的骨骼设置的尽可能小，如 0.01 ，具体多小可自行测试，中间的骨骼反而可以设置大些，中间骨骼权重不用镜像。
- 检查左右两侧骨骼不是一样一致，一般情况下不太可能会出现会漏把骨骼添加到蒙皮，但小心检测总是不会错的。
- 然后再来调整镜像阈值大小，直到两 侧骨骼匹配正确。

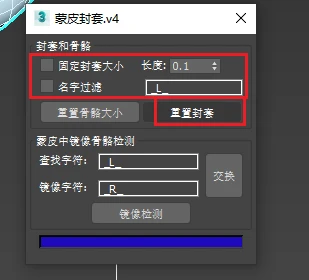

这里提供一个快速设置骨骼大小和检测两侧骨骼的小工具，如下图
- 固定封套大小 ，勾选之后 所有封套一样大小，否则按骨骼大小自适应大小。
- 名字过滤，只处理 名字 包含设置的 字符串的骨骼。不勾选则设置全部蒙皮骨骼。
# 1.要合理设置蒙皮骨骼大小
由于bone骨骼轴心在骨骼的一端，骨骼形状越小，其重心就越接近轴心，就可以让镜像识别更精确。

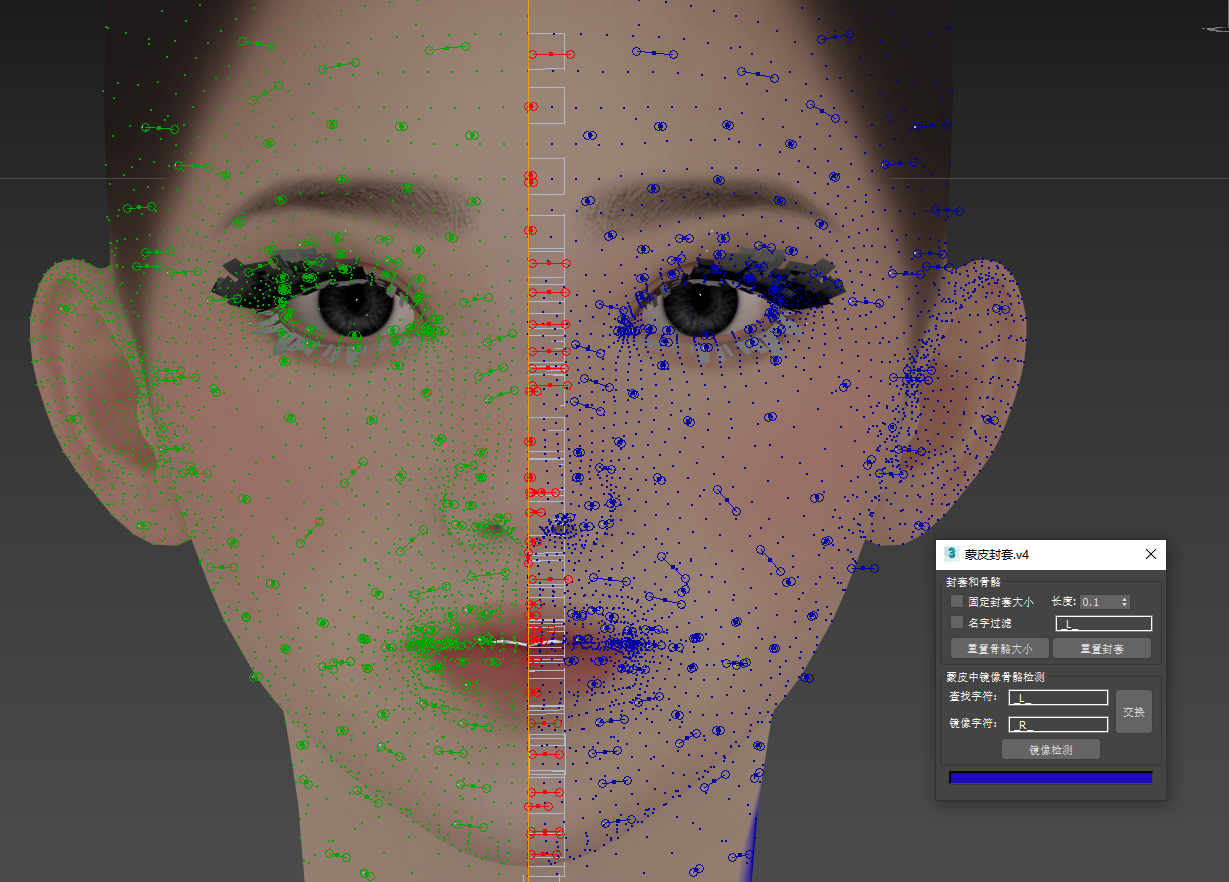

如下面面部绑定中，骨骼密度较大，就将两侧的骨骼 大小设置的尽可能的小，提高蓝绿识别率，镜像之后再把骨骼大小调整回来。
同时加大中间骨骼，避免识别到镜像骨骼，中轴线上的骨骼不需要镜像，应保持为红色，同时保存较小的 Mirror Thresh 镜像阈值，避免错误匹配。

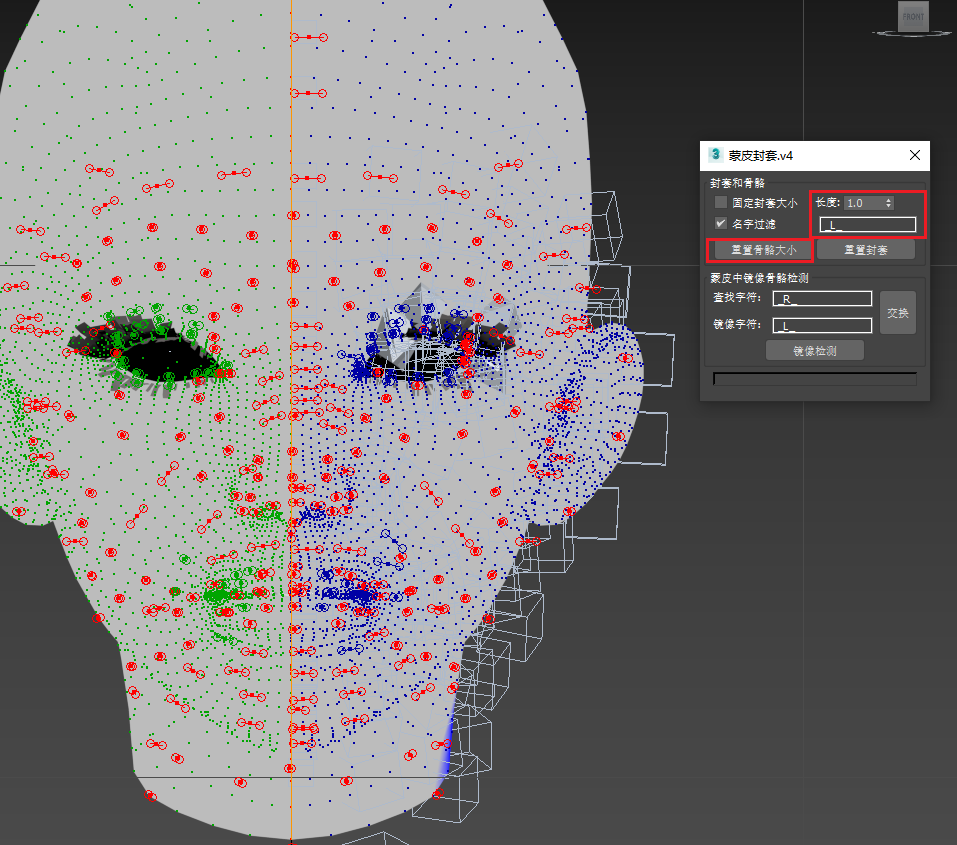

如上图，只是将 左侧骨骼 的大小设置为 1 之后 （length ，width ，height ），就出现大量骨骼无法识别镜像，骨骼越小，镜像识别率越高。
# 2.确保左右两侧蒙皮骨骼数量一致
镜像平面两侧的蒙皮骨骼数量不一致，可能不会影响 蓝绿 镜像识别，只是在镜像权重之后，出现某些点的权重重复骨骼，或者其他权重错误，无法正常镜像权重。
单选蒙皮模型，先查找 左边骨骼，是否有对应的右边骨骼，然后交换，查找右边的骨骼是否有对应的左边
骨骼，并且自动将缺少的骨骼添加的蒙皮中。
上图的 查找 【_R_】 ，意思是在蒙皮里检测 名字中带有 【_R_】的骨骼是否存在将【_R_】替换为【_L_】的命名骨骼，如果没有就自动添加到蒙皮中。

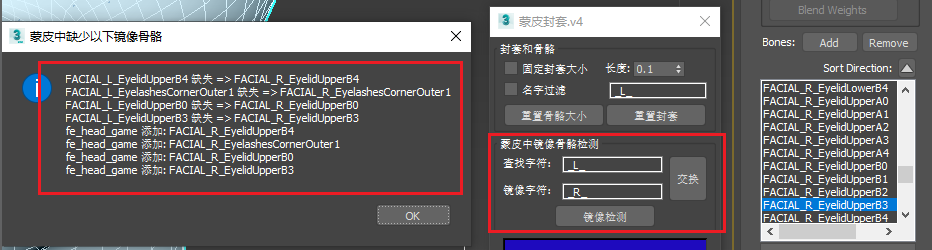

如上图，检测到蒙皮中少了 4 根 右边的骨骼，插件并自动将这些骨骼添加到蒙皮中。
fe_head_game 添加: FACIAL_R_EyelidUpperB4
fe_head_game 添加: FACIAL_R_EyelashesCornerOuter1
fe_head_game 添加: FACIAL_R_EyelidUpperB0
fe_head_game 添加: FACIAL_R_EyelidUpperB3

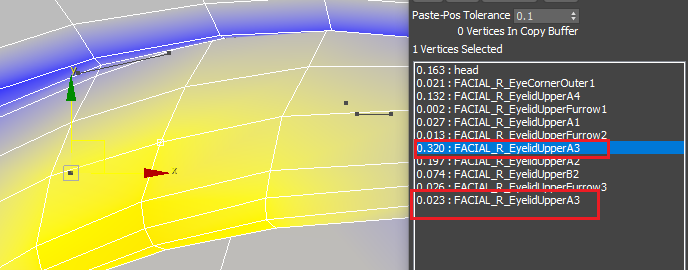

如上图 ， 就是两侧骨骼数量不一致，镜像权重之后出现一个点重复骨骼。
# 3.Mirror Thresh 镜像阈值改小
一般情况下，大家在遇到开启镜像模式之后发现绿蓝识别不理想的情况下，都会被建议加大该值 。
这是错误的！！！
一味加大 MirrorThresh 阈值是能快速让红色封套变为绿色和蓝色，但是显示为绿蓝色不代表互相匹配正确，如果此时你去镜像复制权重，大概率会有很多权重错误。
阈值越大识别就越容易错误，不止是骨骼匹配，还有模型点和点之间的匹配。如果你的模型和骨骼本就不是对称的，那么可以加大阈值尝试镜像。
蒙皮修改器的镜像识别是根据骨骼包围盒重心来匹配镜像（不搜索骨骼命名），
3ds Max SDK\maxsdk\samples\modifiers\bonesdef\BonesDef_Mirror.cpp\void MirrorData
# 避免骨骼物体重心重合
蒙皮骨骼重合，是指两个骨骼的包围盒重心重合，如果两个骨骼不可避免的要轴心重合，那就要让他们形状不一样，只要形状不一样，重心也不会重合，如果连重心都重合了，就无法将他们两选择区分来匹配。

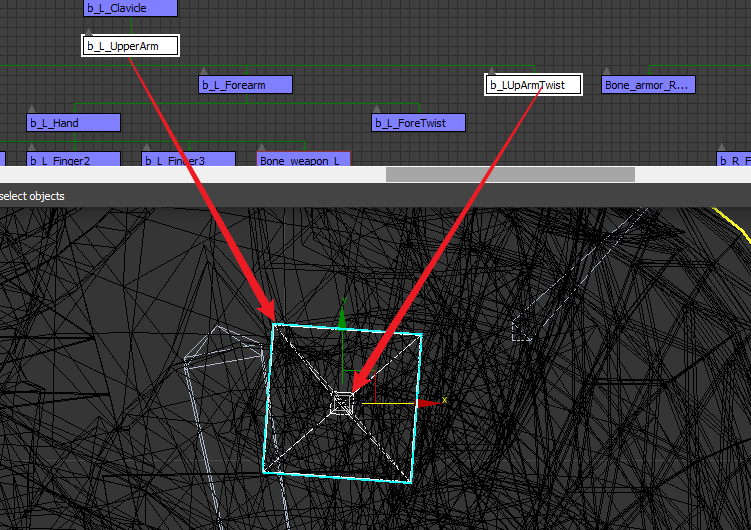

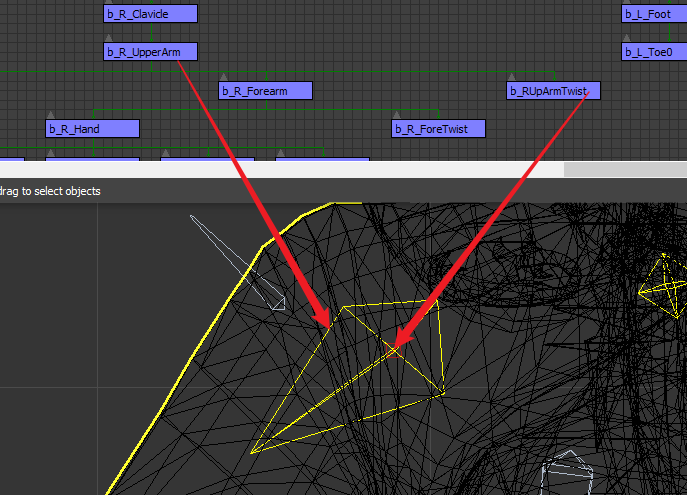

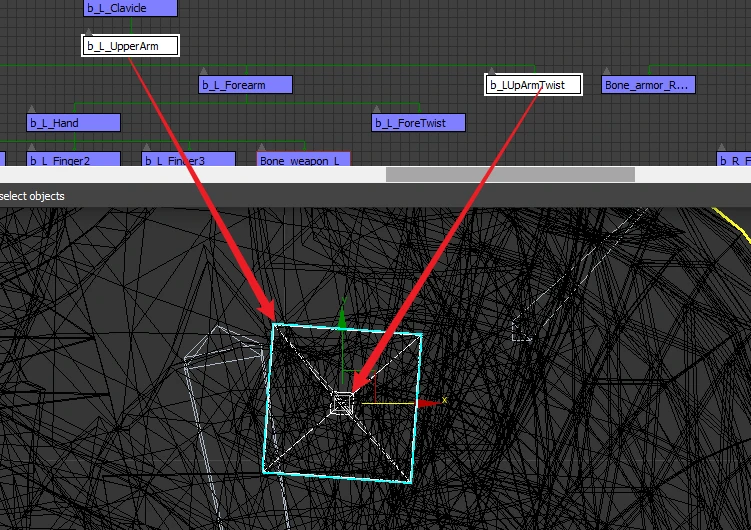

如下图的 【b_L_UpperArm】【b_LUpArmTwist】两个骨骼就是位置旋转缩放完全重合，形状一样，只是半径不一样，两个骨骼的重心是重合的。
结果镜像权重时，无法正确匹配。

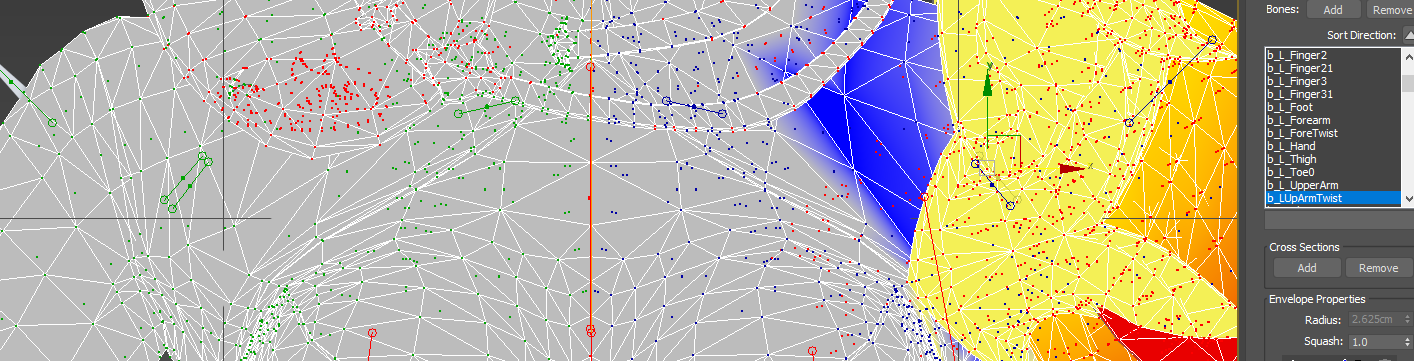

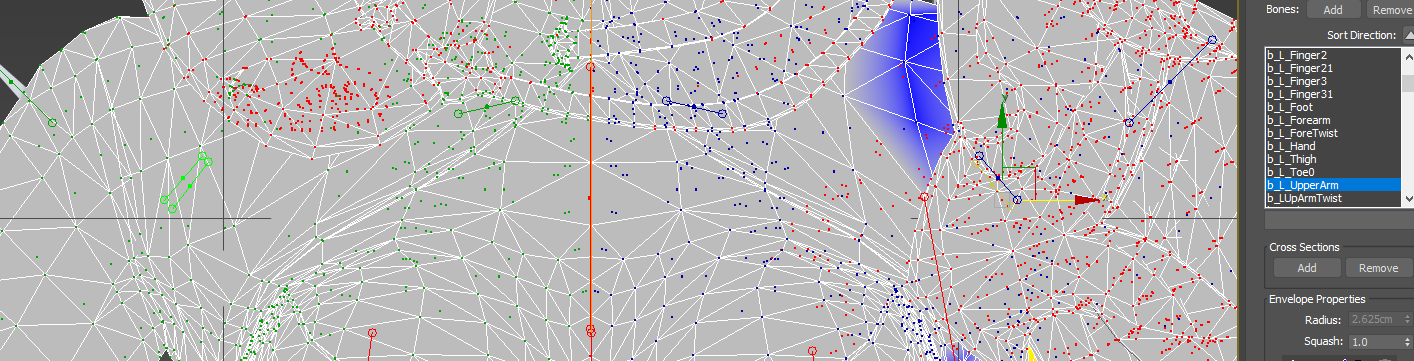

无法正确左右匹配，左边一根骨骼匹配右边两个骨骼
解决办法就是让两骨骼的形状差异变大，改变他们各自的重心，这样镜像匹配时就不会出问题。

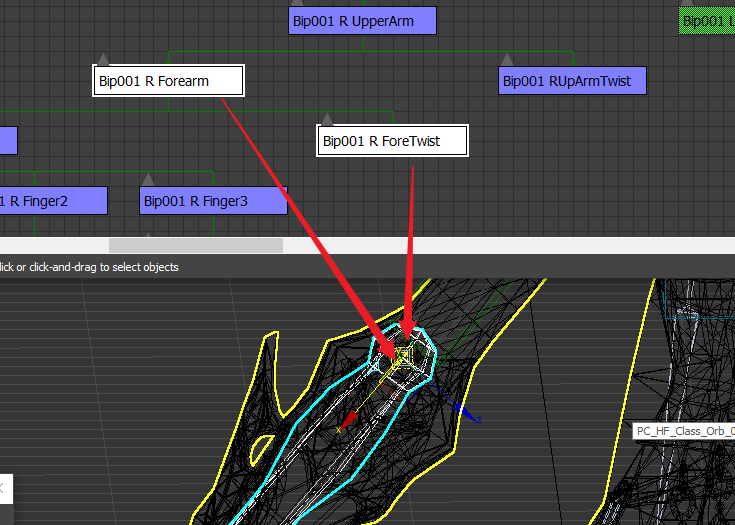

常见biped 的 Twist 扭曲过渡骨骼，如下图 虽然小臂和过渡骨骼是位置和旋转缩放数值是重合的，但是外形却差异很大，所以重心并不重合，很少出现无法匹配的情况，几乎可以放心使用。
# 调整封套大小（长短）
虽然封套的长短 不影响镜像蓝绿识别，也不影响镜像权重的结果，但不合适的封套长度看着太难受，可批量设置长度。
- 固定封套大小 ，勾选之后 所有封套一样大小，否则按骨骼大小自适应大小。
- 名字过滤，只处理 名字中 包含 设置的 字符 的骨骼。
封套长短 不影响镜像蓝绿识别，也不影响镜像结果。
目前 支持 bone ，box , point 这3 种骨骼的封套大小自适应，biped 支持后续添加。
# 三. 关于选中权重点进行镜像的使用说明
本身有选中部分权重点进行镜像功能，但大多数同学不了解
如题，不是整体镜像，是只镜像在蒙皮模式下选中点的权重，需要哪里就镜像哪里，修整权重非常快。
打开 Mirror Mode 模式，
选择正确的 Mirror Plane镜像平面， 让两边互相镜像的骨骼封套显示为绿色和蓝色，即是正确识别的镜像骨骼，如果封套显示红色，表示无法匹配到镜像骨骼的封套。

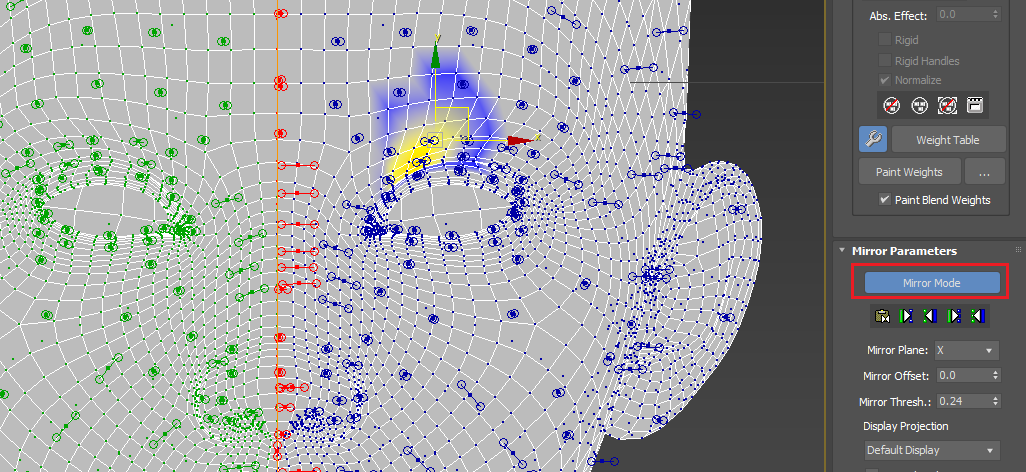

选中 任意一个骨骼封套，然后选中需要镜像的部分权重点 ，点击 MirrorPaste 即可镜像这选中点。
如上图，右侧黄色点是 手动选中的点，左侧绿色是自动选中识别的镜像点。 MirrorPaste 镜像黏贴 就是将选中的点权重镜像到 绿色自动识别的镜像点上。
